이메일제품 개요

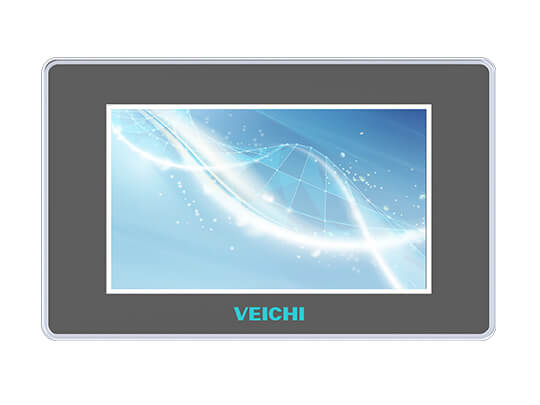

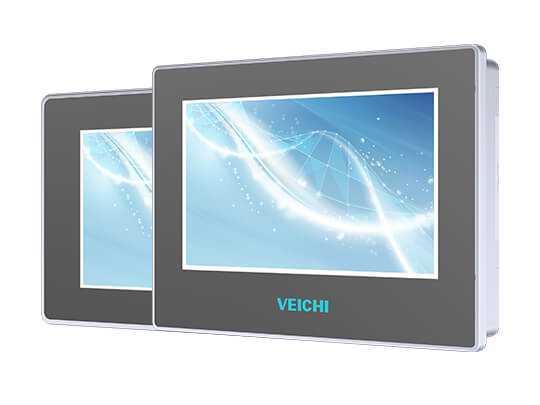

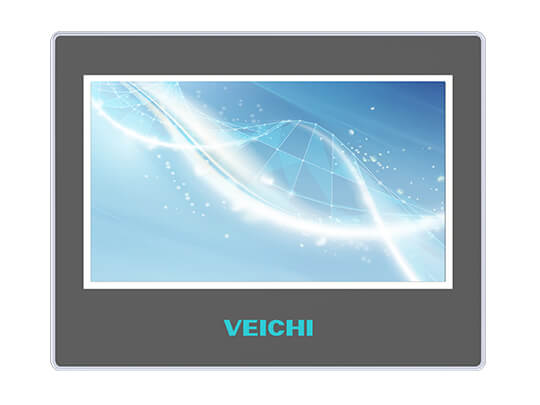

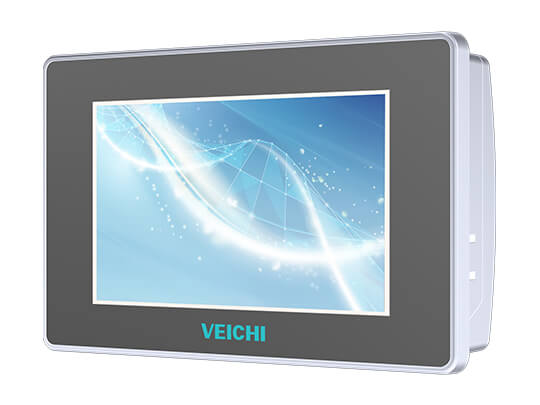

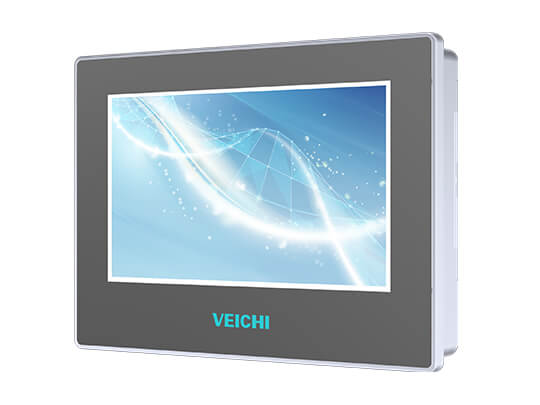

VEICHI 산업용 HMI VI20 시리즈는 산업용 ABS 플라스틱 쉘과 높은 신뢰성을 갖춘 차세대 IoT HMI입니다. 새로운 모델은 보다 실용적인 다운 케이블 접근 방식과 더 나은 외관을 제공합니다. 고해상도 모델도 사용할 수 있습니다.
FLink IOT 모듈을 사용하면 IOT HMI를 즉시 업그레이드하고 완전하고 편리한 산업용 IOT 클라우드 플랫폼 서비스를 즐길 수 있습니다.
모델 설명
제품의 특징
HD, 하이라이트, 전체 시야각: 고화질, 고휘도 디스플레이 LCD를 사용하면 최대 시야각이 170도에 이릅니다.
에지 컴퓨팅 지원: 강력한 임베디드 운영 소프트웨어, 즉 에지 컴퓨팅 소프트웨어를 보유합니다.
1. 300개 이상의 프로토콜 로컬 해상도.
2. VPN 및 라우팅 기능.
3. 데이터 저장 기능.
4. MQTT를 지원합니다.
Flink IOT 확장 모듈 지원: Flnk를 통해 현장 장치 데이터의 원격 구성이 가능합니다.
1. PLC 원격 다운로드.
2. 데이터 구성.
3. 과거 데이터 쿼리.
4. 알람 구성.
확장 모듈 카드 슬롯
지원 모듈: FLink, FLink-2G(-A), FLink-4G(-A), FLink-4G(-C), FLink-WiFi(-A).
클라우드 플랫폼 지원 Flex Cloud: B/S 구조에 기반한 강력한 SAAS 플랫폼.
1. 구성 모니터링.
2. 지도 모니터링.
3. 데이터 보고서.
4. 모바일 앱.
설치 치수 도면
VI20-043S-F 치수 도면
VI20-070S-F/VI20-070S-FE 치수 도면
VI20-101S-F/VI20-101S-FE 치수 도면
VI20용 산업용 애플리케이션
응용 분야: 석유 및 천연 가스, 화학 의약품 및 폭발 방지가 필요한 기타 전기 환경
명세서
| 모델: VI20-043S-F | 디스플레이 화면: 4.3” 16:9 TFT LCD 화면 해상도: 800×480 색상: 16비트 밝기: 250cd/m² 백라이트: LED LCD 수명: 50000시간 터치스크린: 4선식 산업용 저항막식 터치스크린 CPU: 720MHz 팔 메모리: 64MB RAM+128MB 플래시 RTC: 이더넷: 없음 USB 포트: Type-C OTG 인터페이스 1개 프로그램 다운로드 방법 : USB Slave/U Disk (어댑터 케이블 장착 필요) 직렬 통신 인터페이스: COM1RS232/RS485/RS422 COM3: RS232 LCD 시야각(T/B/L/R): 80'/80'/80'/80' |
|---|---|
| 모델: VI20-070S-F | 디스플레이 화면: 7" 16:9 TFT LCD 화면 해상도: 1024×600 색상: 24비트 밝기: 350cd/m² 백라이트: LED LCD 수명: 50000시간 터치스크린: 4선식 산업용 저항막식 터치스크린 CPU: 600MHz ARM Cortex-A8 메모리: 128M 플래시 + 128M DDR3 RTC: 실시간 시계 내장 이더넷: 없음 USB 포트: USB 슬레이브 2.0 포트 1개, USB 호스트 2.0 포트 1개 프로그램 다운로드 방법: USB 슬레이브/U 디스크; 직렬 통신 인터페이스: COM1:RS232/RS485/RS422 COM2:RS485 COM3:RS232 LCD 시야각(T/B/L/R): 85'/85'/85'/85' |
| 모델:VI20-070S-FE | 디스플레이 화면: 7" 16:9 TFT LCD 화면 해상도: 1024×600 색상: 24비트 밝기: 350cd/m² 백라이트: LED LCD 수명: 50000시간 터치스크린: 4선식 산업용 저항막식 터치스크린 CPU: 600MHz ARM Cortex-A8 메모리: 128M 플래시 + 128M DDR3 RTC: 실시간 시계 내장 이더넷: 1채널 10M/100M 적응형 USB 포트: USB 슬레이브 2.0 포트 1개, USB 호스트 2.0 포트 1개 프로그램 다운로드 방법: USB Slave/U Disk/Ethernet 직렬 통신 인터페이스: COM1:RS232/RS485/RS422 COM2:RS485 COM3:RS232 LCD 시야각(T/B/L/R): 85'/85'/85'/85' |
| 모델:VI20-101S-F | 디스플레이 화면: 10.1” 16:9 TFT LCD 화면 해상도: 1024×600 색상: 24비트 밝기: 400cd/m² 백라이트: LED LCD 수명: 50000시간 터치스크린: 4선식 산업용 저항막식 터치스크린 CPU: 600MHz ARM Cortex-A8 메모리: 128M 플래시 + 128M DDR3 RTC: 실시간 시계 내장 이더넷: 없음 USB 포트: USB 슬레이브 2.0 포트 1개, USB 호스트 2.0 포트 1개 프로그램 다운로드 방법: USB Slave/U Disk 직렬 통신 인터페이스: COM1: RS232/RS485/RS422 COM3: RS232 LCD 시야각(T/B/L/R): 85'/85'/85'/85' |
| 모델:VI20-101S-FE | 디스플레이 화면: 10.1” 16:9 TFT LCD 화면 해상도: 1024×600 색상: 24비트 밝기: 400cd/m² 백라이트: LED LCD 수명: 50000시간 터치스크린: 4선식 산업용 저항막식 터치스크린 CPU: 600MHz ARM Cortex-A8 메모리: 128M 플래시 + 128M DDR3 RTC: 내장 실시간 클록; 이더넷: 1채널 10M/100M 적응형 USB 포트: USB 슬레이브 2.0 포트 1개, USB 호스트 2.0 포트 1개 프로그램 다운로드 방법: USB Slave/U Disk/Ethernet 직렬 통신 인터페이스: COM1:RS232/RS485/RS422 COM2:RS485 COM3:RS232 LCD 시야각(T/B/L/R): 85'/85'/85'/85' |
| 모델: VI20-043S-F | 정격 전력: < 2.5W 정격 전압: DC24V, 작동 범위 DC 9V~28V 전원 보호: 낙뢰 서지 보호 포함 전력 손실 허용: < 5mS CE&RoHS: EN61000-6-2:2005 준수 EN61000-6-4:2007 표준; 번개 서지±1KV 그룹 펄스±2KV; 정적 접점 4KV 공기 배출 8KV RoHS 준수 |
|---|---|
| 모델: VI20-070S-F | 정격 전력: < 10W 정격 전압: DC24V, 작동 범위 DC 9V~28V 전원 보호: 낙뢰 서지 보호 포함 전력 손실 허용: < 5mS CE&RoHS: EN61000-6-2:2005EN61000-6-4:2007 표준 준수 RoHS 낙뢰 서지 ±1KV그룹 펄스 ±2KV 정적 접촉 4KV, 공기 방전 8KV 준수 |
| 모델:VI20-070S-FE | 정격 전력: < 10W 정격 전압: DC24V, 작동 범위 DC 9V~28V 전원 보호: 낙뢰 서지 보호 포함 전력 손실 허용: < 5mS CE&RoHS: EN61000-6-2:2005EN61000-6-4:2007 표준 준수 RoHS 낙뢰 서지 ±1KV그룹 펄스 ±2KV 정적 접촉 4KV, 공기 방전 8KV 준수 |
| 모델:VI20-101S-F | 정격 전력: < 10W 정격 전압: DC24V, 작동 범위 DC 9V~28V 전원 보호: 낙뢰 서지 보호 포함 전력 손실 허용: < 5mS CE&RoHS: EN61000-6-2:2005EN61000-6-4:2007 표준 준수 RoHS 낙뢰 서지 ±1KV그룹 펄스 ±2KV 정적 접촉 4KV, 공기 방전 8KV 준수 |
| 모델:VI20-101S-FE | 정격 전력: < 10W 정격 전압: DC24V, 작동 범위 DC 9V~28V 전원 보호: 낙뢰 서지 보호 포함 전력 손실 허용: < 5mS CE&RoHS: EN61000-6-2:2005EN61000-6-4:2007 표준 준수 RoHS 낙뢰 서지 ±1KV그룹 펄스 ±2KV 정적 접촉 4KV, 공기 방전 8KV 준수 |
| 모델:VI20-043S-F/VI20-070S-F/VI20-070S-FE/VI20-101S-F/VI20-101S-FE | 작동 온도 보관 온도: 0~50 ℃ 보관 온도: 영하 20℃ ~ 60℃ Anti-UV: 강한 자외선 환경(직사광선 등)에서 작업 금지 주변습도 : 10~90%RH (결로 없을 것) 충격 저항: 10~25Hz (X/Y/Z 방향 2G/30분) 냉각 방법: 자연 공기 냉각 |
|---|
| 모델: VI20-043S-F | 보호 수준: 전면 패널은 IP65(평판 캐비닛과 함께 설치됨)를 준수하고 후면 쉘은 IP20을 준수합니다. 기계적 구조: 엔지니어링 플라스틱 구멍 크기: 132mm×80mm 전체 크기: 138mm×86mm×32mm 총 크기: 약 560g |
|---|---|
| 모델:VI20-070S-F/VI20-070S-FE | 보호 수준: 전면 패널은 IP65(평판 캐비닛과 함께 설치됨)를 준수하고 후면 쉘은 IP20을 준수합니다. 기계적 구조: 엔지니어링 플라스틱 구멍 크기: 192mm×138mm 전체 크기: 204mm×145mm×33.8mm 총 크기: 약 890g |
| 모델:VI20-101S-F/VI20-101S-FE | 보호 수준: 전면 패널은 IP65(평판 캐비닛과 함께 설치됨)를 준수하고 후면 쉘은 IP20을 준수합니다. 기계적 구조: 엔지니어링 플라스틱 구멍 크기: 260mm×202mm 전체 크기: 273mm×213mm×36mm |
다운로드
| 파일 이름 | 유형 | 언어 | 파일 형식 | 업데이트 | 다운로드 |
|---|---|---|---|---|---|
| Introduction of Internet of Things | Catalog | English | 2018-02-04 | 2.4MB | |
| HMI&PLC Catalog | Catalog | English | 2018-07-03 | 24.3MB | |
| VI20Studio-2.8.11357.0-V1.1 | Software | English | ZIP | 2022-07-18 | 695MB |
| VI20Studio-2.8.11357.0-ForXP-V1.1 | Software | English | ZIP | 2022-07-18 | 721MB |
| VI20 101S FZ Specifications V1.0 | Manual | English | 2022-03-25 | 535KB | |
| VI20Studio 2.7.11228.0 for win7 and win10 | Software | English | ZIP | 2022-01-11 | 650MB |
| VI20 User Manual V1.0 | Manual | English | 2022-03-25 | 29.1MB | |
| VI20 101S FE Specifications V1.0 | Manual | English | 2022-03-25 | 519KB | |
| VI20 070S FEZ Specifications V1.0 | Manual | English | 2022-03-25 | 532KB | |
| VI20Studio 2.5.10593.0 for XP | Software | English | ZIP | 2021-04-17 | 545MB |
| VI20 Series HMI Catalog V1.1 | Catalog | English | 2022-03-25 | 1.51MB | |
| VI20 101S FEZ Specifications V1.0 | Manual | English | 2022-03-25 | 529KB | |
| VI20 043S FZ Specifications V1.0 | Manual | English | 2022-03-25 | 301KB | |
| VI20 070S F Specifications V1.0 | Manual | English | 2022-03-25 | 517KB | |
| VI20 043S F Specifications V1.0 | Manual | English | 2022-03-25 | 275KB | |
| VI20 IOT BWS1.0 FLink Specification book V1.0 | Manual | English | 2022-04-20 | 488KB | |
| VI20 IOT BS4.0 FLink Specification V1.0 | Manual | English | 2022-04-20 | 548KB | |
| VI20-156S-FE Specification V1.0 | Manual | English | 2022-04-27 | 844KB | |
| VI20-Z Neutral Software V1.0 | Software | English | ZIP | 2022-06-10 | 695MB |
| VI20Studio-Z-2.8.11357.0-ForXP -V1.1 | Software | English | ZIP | 2022-07-18 | 721MB |
| VI20Studio-Z-2.8.11357.0 VI20-V1.1 | Software | English | ZIP | 2022-07-18 | 695MB |
