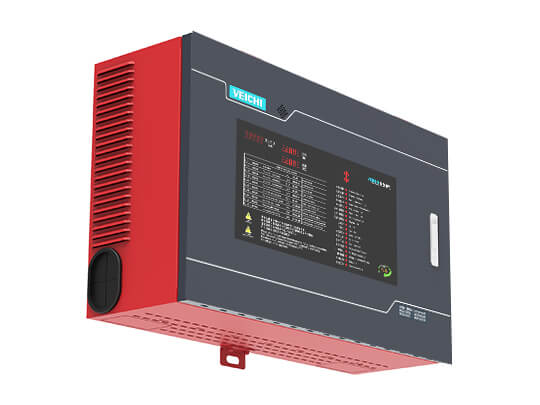

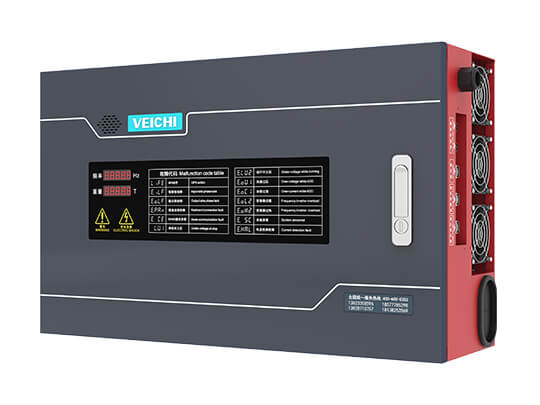

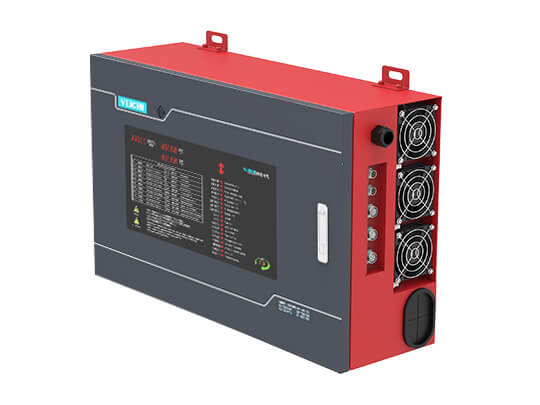

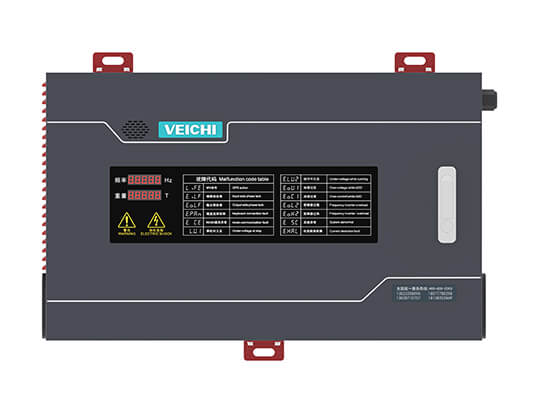

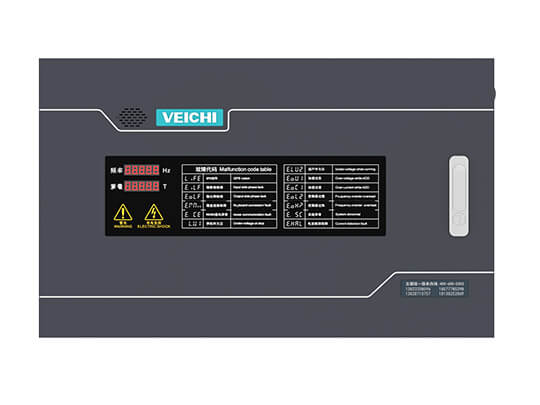

이메일S200-C4 건설 리프팅 통합 드라이브 개요
S200-C4/E4 유형 건설 호이스트 통합 드라이브는 건설 호이스트 전기 제어 시스템을 위해 개발된 특수 모델입니다. 주파수 변환기, 브레이크 모듈, 로직 컨트롤러, 중량 제한기, 브레이크 전원 공급 장치 등을 설정합니다. 고객에게 고성능의 완전한 전기 제어 프로그램을 제공합니다.
기능 업그레이드
1. 고성능 벡터 전문 플랫폼, 우수한 모터 제어 알고리즘.
2. 브레이크 토크 감지 기능.
3. 자동 테스트 기능은 출고 전 시간을 절약하고 배송 효율을 높입니다.
4. HMI 인간-기계 인터페이스 대화형 시스템.
기술 혁신
1. 서로 독립적이고 서로 간섭하지 않는 상한 및 하한 감속 한계 인터페이스로 설계되었으며 고속 기어에 빠르게 진입하여 장비 운반 효율을 향상시킬 수 있습니다.
2. 자동 레벨링: 복잡한 작업을 단순화하고 작업을 보다 사용자 친화적으로 만듭니다.
3. 소프트 제한 보호, 높이 인코더를 통한 실시간 위치의 정확한 피드백 상한과 하한이 실패하더라도. 리프트가 위로 돌진하고 쪼그리고 앉는 것처럼 보이지 않는지 확인하십시오.
4. 감속 제한 조건이 없는 "오래된 기계 개조"에 적합한 감속 최적화.
최적화된 구조
1. 다양한 고객의 요구를 충족시키기 위해 라인에 출입하는 다양한 방법이 있습니다.
2. 유지 보수성 설계에서 중간 보드는 오른쪽 여는 문을 채택합니다. 장치가 모듈화되어 복잡한 주변 회로가 없습니다.
모양 업그레이드
절묘하고 아름다운, 심플하고 우아한, 더 조화로운 비율.
특징
완벽한 보호 기능
1. 입력 및 출력 위상 손실 보호.
2. 모터 단락 보호.
3. 제동 장치 단락 보호.
4. 과전류 및 과부하 보호.
5. 브레이크 전원 공급 장치 단락 보호.
6. 저전압 및 과전압 보호.
완벽한 소프트웨어 기능
1. 제어 논리 소프트웨어와 하드웨어는 이중으로 연동되어 있습니다.
2. 소프트 리미트 보호 기능.
3. 비정상 보호 기능을 출력합니다.
4. 성능 테스트 기능.
5. 전용 브레이크 논리 제어.
6. 압력 및 속도 기능을 따릅니다.
7. 고장 자가 진단 기능.
시각적 제어 시스템으로 유지 보수가 더 편리합니다.
자동 레벨링 기능
단지가 단순화되고 바닥 학습이 편리하며 디자인이 더 인간적입니다.
IOT 원격 모니터링 시스템
기계 장비 포지셔닝, 온라인 모니터링, 원격 오류 진단; 고객에게 가장 다양한 부가 가치 서비스를 제공합니다.
S200-C4 건설 리프팅 통합 드라이브 비디오
S200 시리즈 건설 리프팅 통합 기계의 산업용 애플리케이션
응용 프로그램: 건설 리프트.
명세서
| 전력 범위 | 37,000 W-45,000 W |
|---|
| 전압 주파수 | 삼상 380V 50/60Hz |
|---|---|
| 허용 변동 | 전압 불균형 비율: <3%; 빈도: ±5%; 왜곡률은 IEC61800-2 요구 사항을 충족합니다. |
| 폐쇄 임펄스 전류 | 정격 전류 미만 |
| 인버터 효율 | ≥96% |
| 출력 전압 | 정격 조건에서 출력: 3상, 0~입력 전압, 오차 5% 미만 |
|---|---|
| 출력 주파수 범위 | 0～600Hz |
| 과부하 용량 | 1분 동안 150% 정격 전류, 10초 동안 180% 정격 전류, 0.5초 동안 200% 정격 전류 |
| 조명 출력 | AC220V |
| 브레이크 전원 공급 장치 | DC195V |
| 터치 스크린 전원 | DC24V |
| 고정 입력 | 입구 도어 제한, 배출 도어 제한, 채광창 도어 제한, 상승 제한, 하강 제한, 감속 상한, 감속 하한, 오버슈트 제한, 브레이크 피드백, 비상 정지, 케이지 정지 시 비상 정지, 주 명령이 올랐습니다. 다운, 주 명령 가속, 케이지 시작, 오류 재설정, 조명 스위치, 연료 버튼, 전원/주파수 변환, 케이지 상단 작동 및 낙하 테스트 전용 포트. |
|---|---|
| 고정 출력 | 가변 주파수 출력, 전원 주파수 순방향, 전원 주파수 역방향, 실행 중인 출력, 오류 출력 |
| 모터 제어 모드 | PG 없는 V/F 제어, PG 없는 벡터 제어, PG 있는 V/F 제어, PG 있는 벡터 제어 |
|---|---|
| 조정 | 공간 벡터 PWM 변조 최적화 |
| 캐리어 주파수 | 0.7～16.0kHz |
| 속도 제어 범위 | PG 없는 벡터 제어, 정격 부하 1:100; PG로 벡터 제어, 정격 부하 1:1000 |
| 정상 속도 정확도 | PG 없는 벡터 제어: 정격 동기 속도의 ≤2%; PG를 사용한 벡터 제어: 정격 동기 속도의 ≤0.05% |
| 시작 토크 | PG 없는 벡터 제어: 0.5Hz에서 150% 정격 토크; PG를 사용한 벡터 제어: 0Hz에서 200% 정격 토크 |
| 토크 응답 | PG 없는 벡터 제어: <20ms; PG를 사용한 벡터 제어: <10ms |
| 주파수 정확도 | 디지털 설정: 최대 주파수×±0.01%; 아날로그 설정: 최대 주파수×±0.2% |
| 주파수 분해능 | 디지털 설정: 0.01Hz; 아날로그 설정: 최대 주파수×0.05% |
| DC 제동 기능 | 시작 주파수: 0.00~50.00Hz; 제동 시간: 0.0~60.0s; 제동 전류: 정격 전류의 0.0~150.0% |
|---|---|
| 토크 부스트 | 자동 토크 증가 0.0%~100.0%; 수동 토크 증가 0.0%~30.0% |
| V/F 곡선 | Four methods: linear torque characteristic curve, self-set V/F curve, reduced torque characteristic curve (1.1～2.0 power), square V/F curve |
| 가속 및 감속 곡선 | 두 가지 방법: 선형 가속 및 감속, S 곡선 가속 및 감속 |
| 정격 출력 전압 | 전원 전압 보상 기능을 사용하여 모터 정격 전압은 100%이며, 50~100% 범위에서 설정 가능(출력은 입력 전압을 초과할 수 없음) |
| 자동 전압 조정 | 계통 전압이 변동하면 자동으로 출력 전압을 일정하게 유지할 수 있습니다. |
| 주파수 설정 채널 | 키보드 디지털 설정, 키보드 전위차계, 아날로그 전압 단자 VS, 아날로그 전압/전류 단자 AI, 아날로그 전류 단자 AS, 통신 설정 및 다채널 단자 선택, 주 및 보조 채널 조합, 확장 카드, 다양한 방법으로 전환할 수 있습니다. |
| 명령 채널 실행 | 조작 패널 설정, 외부 단자 설정, 통신 설정, 확장 카드 설정 |
| 보호 기능 | 과전압, 저전압, 전류 제한, 과전류, 과부하, 전자 열 릴레이, 과열, 과전압 스톨, 데이터 보호, 빠른 보호, 입력 및 출력 결상 보호, 부하 과부하 보호. |
|---|
| LED 디스플레이 | 듀얼 라인 5자리 디지털 튜브 디스플레이: 2개의 인버터 상태를 모니터링할 수 있습니다. |
|---|---|
| 매개변수 복사 | 인버터의 기능 코드 정보를 업로드 및 다운로드하여 빠른 파라미터 복사를 실현할 수 있습니다. |
| 상태 모니터링 | 출력 주파수, 주어진 주파수, 출력 전류, 입력 전압, 출력 전압, 모터 속도, PID 피드백 양, PID 주어진 양, 모듈 온도 등과 같은 모니터링 파라미터 그룹의 모든 파라미터 |
| 오류 경보 | 과전압, 저전압, 과전류, 단락, 결상, 과부하, 과열, 과전압 스톨, 전류 제한, 데이터 보호 손상, 현재 오류 작동 상태, 역사적 오류 |
| 설치 장소 | 고도가 1000미터 미만인 경우 1000미터 이상 사용 시 용량 감소, 100미터마다 1% 감소 결로, 결빙, 비, 눈, 우박 등이 없을 것, 일사량이 700W/m2 미만, 기압 70~106kPa |
|---|---|
| 온도 습도 | -10 ℃ ~ +50 ℃, 40 ℃ 이상에서 디레이팅 사용 가능, 최대 온도는 60 ℃(무부하 작동) 5% ~ 95%RH(결로 없을 것) |
| 진동 | 9~200Hz일 때, 5.9m/s2(0.6g) |
| 보관 온도 | -30～+60℃ |
| 설치 방법 | 벽걸이 |
| 냉각 방법 | 강제 공기 냉각 |
