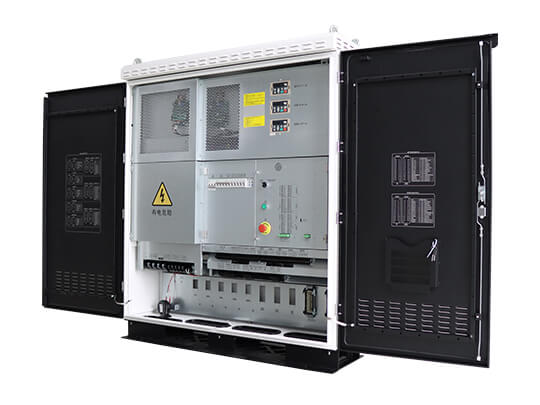

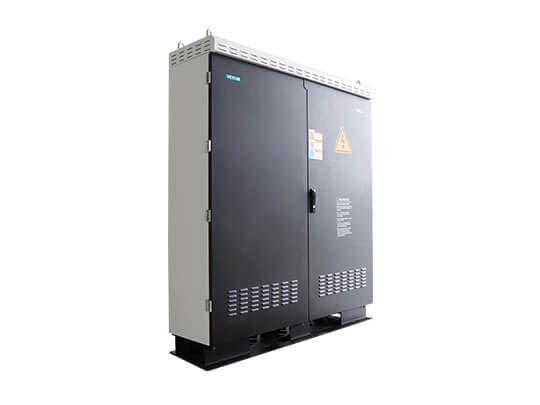

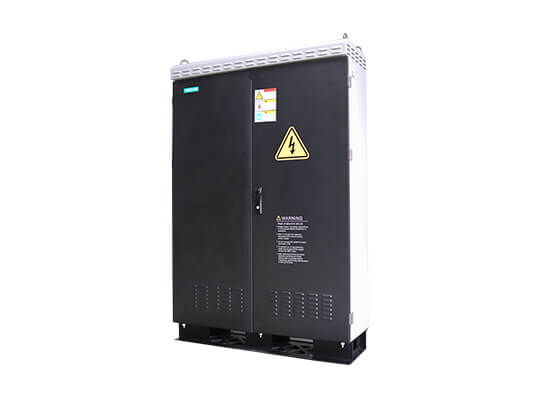

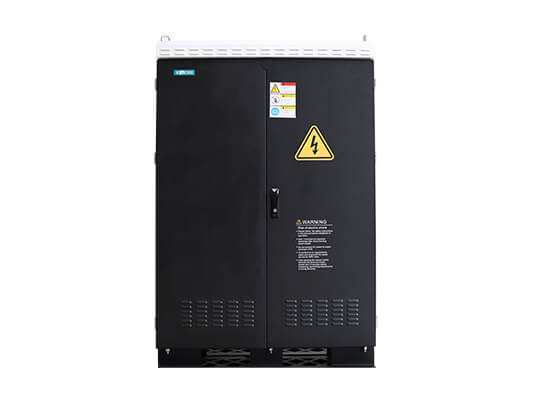

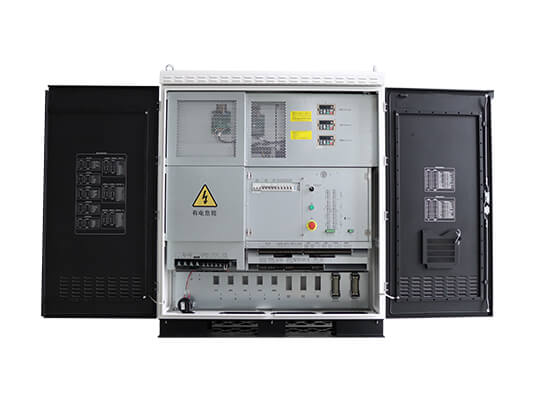

QT 시리즈 통합 타워 크레인 드라이브

QT 시리즈 통합 타워 크레인 드라이브 개요

QT 타워 크레인 통합 드라이브는 타워 크레인 전자 제어 요구 사항에 대한 지능형 모듈화 및 경량 설계를 위해 설계된 중급-고급 모델입니다. 주파수 변환 제어 장치, 논리 제어 장치 및 리프팅, 선회 및 러핑 메커니즘의 블랙 박스 모니터링 장치(확장)를 통합합니다. 타워 크레인의 안전성과 안정성을 향상시키고 장비 유지 보수 문제의 문제를 해결할 수 있습니다. 고성능의 완전한 타워 크레인 시스템 솔루션을 고객에게 제공하십시오.

5개의 핵심 장치와 통합된 모듈식 설계

VEICHI QT 시리즈 타워 크레인 제어 시스템은 모듈식 설계로 특별히 개발되었습니다. 리프팅, 선회 및 러핑 제어 모듈은 간섭 없이 독립적으로 실행됩니다. 또한 IOT 제어 장치와 통합되었습니다.

리프팅 컨트롤 유닛

1. 개방 루프 벡터 제어, 폐쇄 루프 벡터 제어 및 V/F 제어 모드를 채택합니다.
2. 장시간 주행이 가능하며, 제로 속도에서 제동이 가능하며 흔들림 없이 부드럽게 주행할 수 있습니다. QT 시리즈를 사용하여 전송 메커니즘, 스틸 와이어 로프 및 기타 부품과 같은 타워 크레인 구성 요소의 수명을 연장합니다. 한편, 타워 크레인의 안전성을 효과적으로 향상시킵니다.
3. 전력망에 대한 강력한 적응성: 저전압에서 일정한 출력 토크를 유지할 수 있습니다.
4. 작업 효율성 향상: 크레인이 경부하 상태일 때 자동으로 고속 상태를 시작합니다.
5. 전용 브레이크 로직 타이밍 제어 및 이중 이중화 브레이크 제어로 개발되어 더욱 안전하고 신뢰할 수 있습니다.
6. 폐쇄 루프 모드에서는 스톨 보호 기능, 제로 서보 호버링 기능 및 미끄럼 방지 후크 보조 보호 기능이있어 타워 크레인이 향상된 신뢰성으로 작동합니다.

선회 제어 장치

1. QT02 타워 크레인 인버터는 유연한 토크 제어를 채택하여 강력한 조그, 빠른 응답, 반동 없는 안정적인 실행을 특징으로 합니다.
2. 와류 모터 리지드 연결, 유체 커플링 소프트 연결 및 토크 모터 리지드 연결과 같은 다양한 종류의 모터 제어에 적응할 수 있습니다.
3. 내장된 와류 컨트롤러는 실행 주파수에 따라 실시간으로 출력 전압을 조정할 수 있는 PWM 펄스 폭 변조를 채택합니다. 기존의 와전류 전압 조정기 모듈에 비해 성능이 더 뛰어납니다.
4. 멈춤 현상 없이 안정적이고 유창하게 기어가 변환됩니다.

러핑 유닛

스윙 방지 기능으로 개발되어 후킹이 용이합니다.

IOT 원격 제어 장치

1. 원격 모니터링 모듈을 통해 온라인 모니터링 및 원격 오류 진단을 수행할 수 있습니다.
2. 타워크레인을 원격으로 모니터링하여 중량 초과 여부, 불법조업 여부 등을 확인하여 사고를 미연에 방지합니다.

완벽한 보호 기능

중량 초과, 슈퍼 토크, 간격 제한, 과전류, 과전압, 저전압, 위상 손실, 단락 보호 및 기타 보호 기능이 포함됩니다.

사용자 친화적인 방수 디자인

QT 시리즈는 모든 주요 순서, 간격 제한, 비상 정지 및 안전 피드백 신호 등의 모든 주요 순서에 대해 명확한 LED 표시 및 실크 스크린으로 설계되었습니다. 엔지니어가 작동 및 유지 보수가 매우 쉽습니다. 게다가, 그것은 IP25 보호 등급을 가진 옥외 방수 디자인입니다.

QT 통합 타워 크레인 드라이브용 산업용 애플리케이션

응용 프로그램: 타워 크레인.
