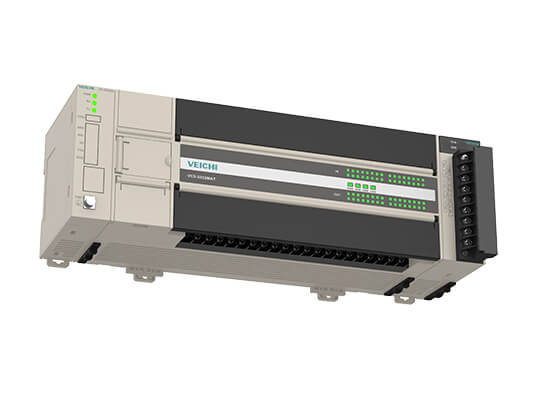

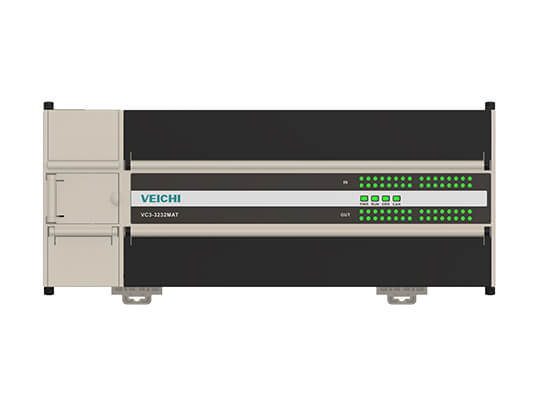

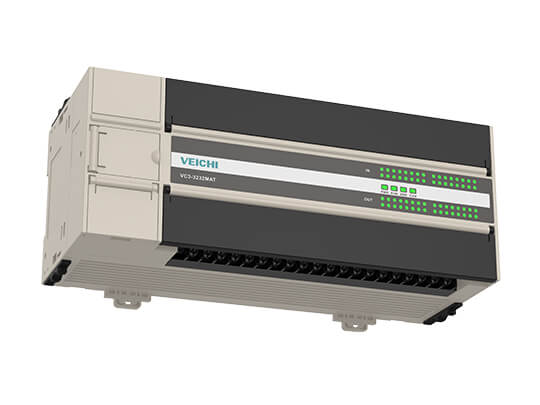

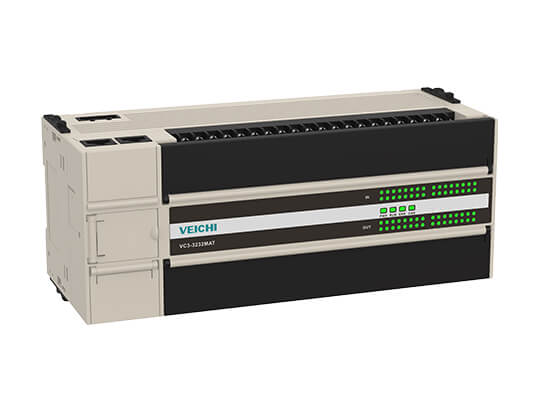

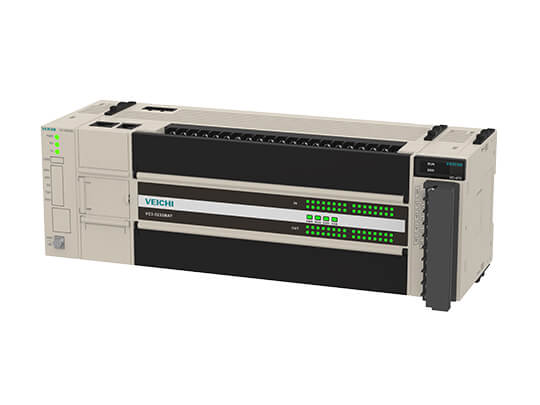

VC5 시리즈 EtherCAT 버스 고성능 소형 PLC

VC5 시리즈 EtherCAT 버스 고성능 소형 PLC 개요

VC5 시리즈 PLC는 VEICHI에서 개발한 차세대 버스 고성능 소형 PLC입니다. 듀얼 코어 아키텍처 기술을 사용하여 강력한 모션 제어 기능을 가지고 있으며 가장 빠른 통신 주기는 250μs이며 동기화 시간 정확도는 ±80ns입니다. 최대 32개의 실제 축의 EtherCAT 버스 모션 제어를 실현할 수 있습니다. 벨트 샤프트 용량 및 엄격한 비용 관리 요구 사항의 요구 사항을 충족하여 제조에 대한 압력을 줄일 수 있습니다.

1. 32개의 실제 축과 32~64개의 가상 축을 지원합니다.
2. 사용자 프로그램 공간은 200K 단계를 지원합니다.
3. 200kHz 고속 입력 카운팅 8채널 및 200kHz 고속 출력 8채널.
4. RS485, CAN, 이더넷 및 EtherCAT, 인터페이스는 다단계 네트워크 통신을 실현할 수 있습니다.

32축 EtherCAT 버스 모션 제어 지원

고급 산업용 이더넷 지원, 마스터 및 슬레이브 스테이션의 분산 운영, 편리한 설치 및 단축된 정보 전송 주기. 통신 속도가 빠르고 동기화 시간이 짧으며 직선, 원호, 캠 등의 동작 제어 모드를 지원합니다.

CanOpen 프로토콜 지원

CanOpen 마스터, 슬레이브 및 CAN 프리 프로토콜(301/402 프로토콜)을 지원합니다.

다단계 네트워크 통신 구현

VC5는 EtherCAT, 이더넷(Modbus-TCP, TCP/IP), CANopen, RS485(Modbus, 무료 프로토콜), RS232, Type-C를 지원합니다. VEICHI에서 독자적으로 개발한 N:N 프로토콜을 지원합니다. 다단계 네트워크 통신을 실현할 수 있습니다. 서보, 비전, 로봇, 코드 스캐닝 건, MES 등과 정보 상호 작용이 있는 경우 제조의 전반적인 효율성 향상을 가져옵니다.

전자 캠 및 전자 기어 기능 지원

선형 보간, 원호 보간

8개의 고속 계수 입력, 8개의 고속 펄스 출력

단상, 2상(Up/Down), AB상 카운팅을 지원합니다. 4승수 카운팅을 지원하고, 고속 카운터는 단상 8채널, 최고 주파수는 200kHz, 이중 위상은 4채널, 최고 주파수는 200kHz를 지원합니다.

200kHz의 출력 주파수로 8개의 고속 펄스 출력을 제공합니다. 사용자가 모션 제어 응용 프로그램을 구현하는 데 편리한 위치 제어 명령 그룹을 지원합니다.

COM 인터페이스

CPU 모듈은 각각 COM0 및 COM1로 명명된 1개의 RS232 및 1개의 RS485 직렬 통신 포트를 제공하며 최대 통신 비트율은 115.2k입니다. COM0 포트는 프로그래밍 포트로 사용할 수 있으며 Modbus RTU 슬레이브 프로토콜도 지원합니다. COM1은 Modbus RTU 마스터/슬레이브 프로토콜, 접근 가능한 통신, N:N 프로토콜, 내장 종단 저항을 지원하며 다이얼링이 가능합니다.

새로운 PC 프로그래밍 소프트웨어

여러 프로그래밍 언어가 전환되고 개방형 프로그래밍이 더 쉽게 조작됩니다.

1. 여러 프로그래밍 언어 및 상호 변환을 지원합니다.
2. 복잡한 명령 매개변수를 빠르게 설정합니다.
3. 기능 블록 프로그래밍을 지원합니다.
4. LD, SFC, FB 기능 블록 명령 및 기타 프로그래밍 방법.
5. 자동으로 서브루틴을 생성하고 실행합니다.
6. 오실로스코프 기능 디버깅을 지원합니다.
7. 이력 오류 기록 기능.
