이메일IN310 시리즈 인버터 개요

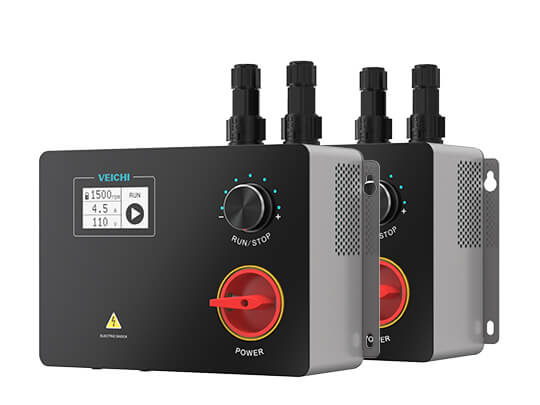

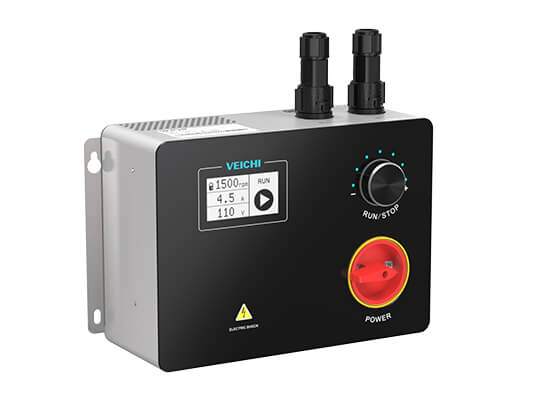

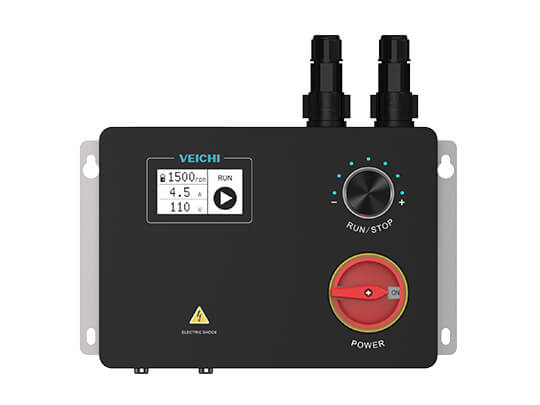

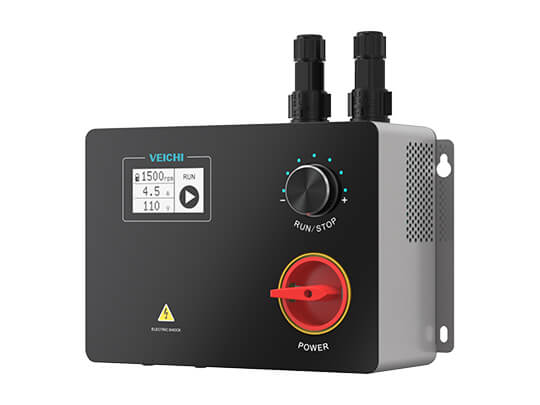

IN310 통합 올인원 기계는 주로 가변 주파수 드라이브, 전원 켜기 노브 스위치, 속도 제어 포지셔너 및 액정 디스플레이로 구성됩니다. 다기능, 부드러운 시동, 초저소음, 소형, 쉬운 작동 및 에너지 절약과 같은 여러 장점을 가진 올인원 기계입니다.
특징
1. 고성능 벡터 전문 플랫폼, 우수한 모터 제어 알고리즘.
2. 동기 및 비동기 모터를 지원합니다.
3. 드라이버와 주변 전기 장비의 통합.
4. "A5 용지" 크기, 유연하고 컴팩트합니다.
5. 기술로 가득한 절묘한 디자인.
6. 간단한 작동, 플러그 앤 실행, 디버깅이 필요하지 않습니다.
7. 다양한 경우에 적용 가능한 풍부한 확장 인터페이스.
8. 제품의 안정성과 신뢰성을 보장하기 위해 PCB 3개의 도료 방지 보호.
통합 설계, 플러그 앤 런
IN310 통합: VFD, LCD, 회전식 스위치, 디지털 전위차계 및 기타 관련 장치. 수동 조립, 배선 및 사용이 필요 없습니다.
AM 및 PMSM 모터 구동
IN310은 AM 및 PMSM 모터와 같은 다양한 모터 구동과 호환이 가능합니다. 다른 드라이버를 사용하지 않고 시스템 업그레이드를 달성하십시오.
소형 바디, 설치 공간 절약
왼쪽 전통적인 캐비닛 모드는 미니 통합 디자인을 채택하여 설치 공간을 절약합니다.
매우 조용하고 소음 간섭 제거
최신 소음 감소 기술은 모터 작동 중 전자기 소음을 줄일 수 있습니다. 저소음 작동은 사용자를 위한 조용한 환경을 만듭니다.

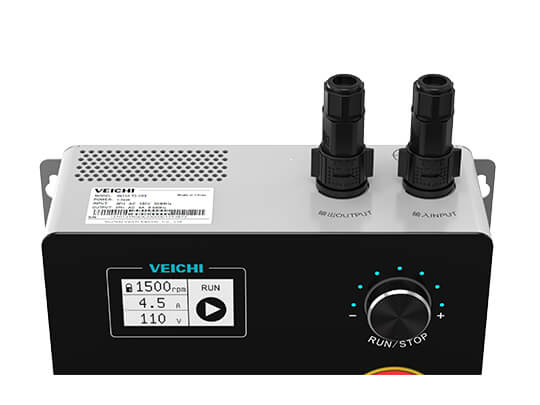

쉬운 배선, 안전하고 믿을 수 있는
1. 전기적 신뢰성을 보장하는 IP68 방수 단자.
2. 상단 배선을 채택하고 배선을 더 효율적이고 깔끔하게하십시오.
전위차계 디자인, 간단한 조작
1. 작동하기 쉬운 전위차계 손잡이를 작동하십시오.
2. 높은 피로 저항, 전원 켜기/끄기의 높은 신뢰성.
3. 긴 수명의 디지털 전기 제품을 채택합니다.
사물인터넷 원격제어
사물 인터넷(웹사이트 또는 모바일 APP)을 통한 실시간 모니터링, 주기적 샘플링, 원격 수정 실시간 위치 추적 및 지능형 위치 표시.
"미학적" 디자인, 놀라운 제품
전통적인 외관 디자인을 전복하고 외관이 놀랍습니다. "미적"제품을 산업과 생활에 도입하십시오.
LCD 디스플레이 풍부한 콘텐츠
1. LCD 표시 내용: 현재 속도, 작동 전류, 입력 전압, 작동 상태 등
2. 전위차계를 통한 "원 키 작동": 속도 조정, 시작 및 중지, 기능 선택 등
3. 표시등을 사용하여 속도 조정, 전원 켜기 및 끄기 상태를 판단합니다.
IN310 시리즈 인버터용 산업용 애플리케이션
응용 분야: 동기식 직접 구동 팬 모터, 비동기식 팬 모터, 팬, 워터 펌프, 전송, 식품 포장 및 기타 속도 제어 응용 프로그램.
산업용 HVLS 팬 천장용 IN310 인버터 비디오
명세서
| 전력 범위 | 1,500 W-2,200 W |
|---|
| 전압 주파수 | 단상 220V 50/60Hz 삼상 380V ~480V 50/60Hz |
|---|---|
| 변동 허용 | 전압 불균형 비율: <3%; 빈도: ±5%; 왜곡률은 IEC61800-2 요구 사항을 충족합니다. |
| 폐쇄 서지 전류 | 정격 전류 미만 |
| 역률 | ≥0.94(DC 리액터 포함) |
| 인버터 효율 | ≥96% |
| 출력 전압 | 정격 조건에서 출력: 3상, 0 ~ 입력 전압, 오류는 5% 미만 |
|---|---|
| 출력 주파수 범위 | 0～600Hz |
| 출력 주파수 정확도 | 최대 주파수 값의 ±0.5% |
| 과부하 용량 | Type G: 150% 정격 전류 1분, 180% 정격 전류 10초, 200% 정격 전류 0.5초 유형 P: 1분 동안 120% 정격 전류, 10초 동안 140% 정격 전류, 0.5초 동안 150% 정격 전류 |
| 모터 유형 | 3상 비동기 모터, 영구자석 동기 모터(정현파) |
|---|---|
| 모터 제어 모드 | V/F 제어, 개루프 벡터 제어, 폐루프 벡터 제어 |
| 조정 | 공간 벡터 PWM 변조 최적화 |
| 캐리어 주파수 | 1.0～16.0kHz |
| 속도 제어 범위 | PG 없는 벡터 제어, 정격 부하 1:100; PG로 벡터 제어, 정격 부하 1:1000 |
| 정상 속도 정확도 | PG 없는 벡터 제어: 정격 동기 속도의 ≤2%; PG를 사용한 벡터 제어: 정격 동기 속도의 ≤0.05% |
| 시작 토크 | PG 없는 벡터 제어: 0.5Hz에서 150% 정격 토크; PG를 사용한 벡터 제어: 0Hz에서 200% 정격 토크 |
| 토크 응답 | PG 없는 벡터 제어: <20ms; PG를 사용한 벡터 제어: <10ms |
| 주파수 정확도 | 디지털 설정: 최대 주파수×±0.01% |
| 주파수 분해능 | 디지털 설정: 0.01Hz |
| 토크 제어 | 토크 설정 계산, 토크 모드 속도 설정 |
|---|---|
| 토크 부스트 | 자동 토크 증가 0.0%~100.0%; 수동 토크 증가 0.0%~30.0% |
| V/F 곡선 | 4가지 방법: 선형 토크 특성 곡선, 자체 설정 V/F 곡선, 감소된 토크 특성 곡선(1.1~2.0 전력), 사각 V/F 곡선 |
| 가속 및 감속 곡선 | 두 가지 방법: 선형 가속 및 감속, S 곡선 가속 및 감속 가감속 시간의 네 세트, 시간 단위는 0.01초, 가장 긴 시간은 650.00초 |
| 정격 출력 전압 | 전원 전압 보상 기능을 사용하여 모터 정격 전압은 100%이며, 50~100% 범위에서 설정 가능(출력은 입력 전압을 초과할 수 없음) |
| 자동 전압 조정 | 계통 전압이 변동하면 자동으로 출력 전압을 일정하게 유지할 수 있습니다. |
| 자동 에너지 절약 작동 | V/F 제어 모드에서 출력 전압은 부하에 따라 자동으로 최적화되어 에너지 절약 작동을 실현합니다. |
| 자동 전류 제한 | 빈번한 과전류 고장 트립을 방지하기 위해 작동 중 전류를 자동으로 제한 |
| 순시 정전 처리 | 순시 정전 시 버스 전압 제어를 통한 무정전 운전 구현 |
| 표준 기능 | 속도 추적, 정전 후 재기동, 점프 주파수, 주파수 상한 및 하한 제어, 프로그램 동작, RS485, 파라미터 접근 레벨 설정, 공통 파라미터 설정 |
| 주파수 설정 채널 | 키보드 번호 설정, 키보드 전위차계, 통신 설정 |
| 명령 채널 실행 | 버튼 키 설정, 통신 설정 |
| 보호 기능 | 과전압, 저전압, 전류 제한, 과전류, 과부하, 전자 열 릴레이, 과열, 과전압 스톨, 데이터 보호, 빠른 보호, 입력 및 출력 결상 보호 |
|---|
| LED 디스플레이 | rmp(출력 속도), A(실행 전류), V(입력 전압), 실행 상태, "출력 속도" 잠금 여부, 오류 인터페이스 등 |
|---|---|
| 매개변수 복사 | 인버터의 기능 코드 정보를 업로드 및 다운로드하여 빠른 파라미터 복사를 실현할 수 있습니다. |
| 상태 모니터링 | 입력 전압, 출력 전류, 출력 속도 |
| 오류 경보 | 과전압, 저전압, 과전류, 단락, 결상, 과부하, 과열, 과전압 스톨, 전류 제한, 데이터 보호 손상, 현재 오류 작동 상태, 이력 오류 기록. |
| 설치 장소 | 고도가 1000미터 미만인 경우 1000미터 이상 사용 시 용량 감소, 100미터마다 1% 감소 결로, 결빙, 비, 눈, 우박 등이 없을 것, 일사량이 700W/m2 미만, 기압 70~106kPa |
|---|---|
| 온도 및 습도 | -10℃ ~ +50℃, 40℃ 이상에서 디레이팅 사용 가능, 최고 온도는 60℃(무부하 운전) 5% ~ 95%RH(결로 없을 것) |
| 진동 | 9~200Hz일 때, 5.9m/s2(0.6g) |
| 보관 온도 | -30℃ ~ +60℃ |
| 설치 방법 | 벽걸이형 수직 캐비닛 |
| 보호 수준 | IP20 |
| 냉각 방법 | 강제 공기 냉각 |
다운로드
| 파일 이름 | 유형 | 언어 | 파일 형식 | 업데이트 | 다운로드 |
|---|---|---|---|---|---|
| IN310 HVLS Fan Inverter Catalog | Catalog | English | 2021-08-30 | 2.41MB |
