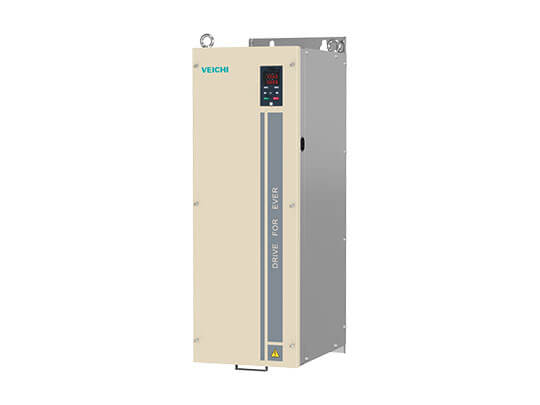

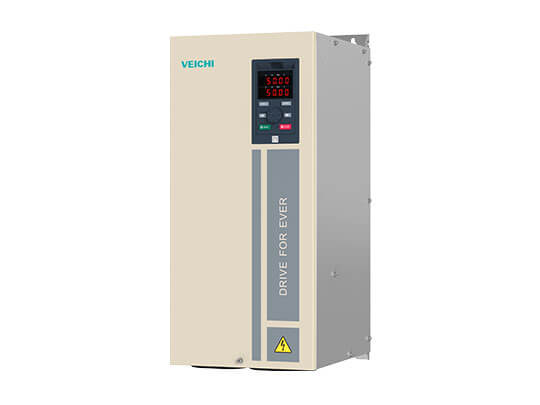

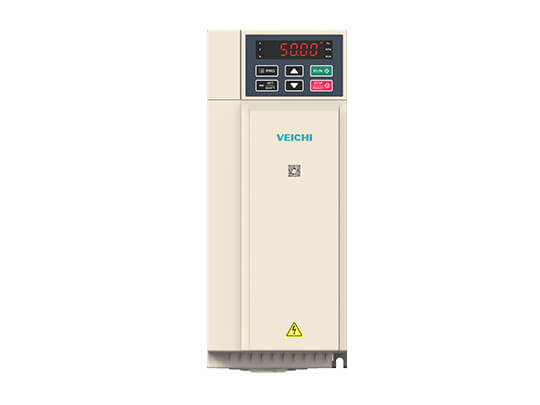

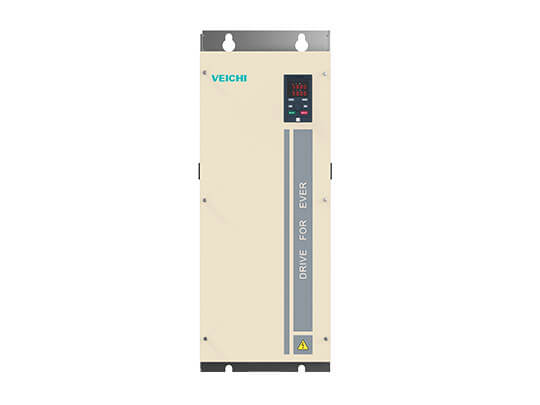

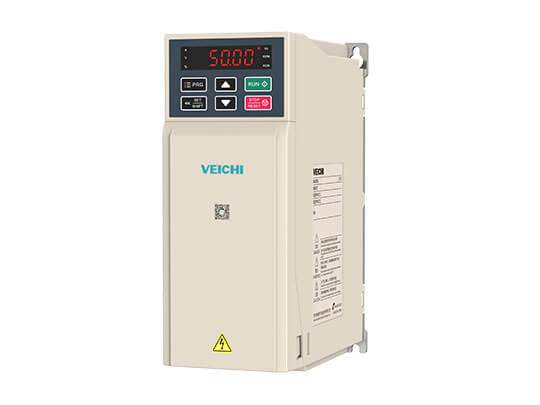

이메일GS20 일반 펌프 드라이브
새로운 외관, 좁은 바디 구조
1. 책 좁은 몸체 구조, 최대 공간 절약 60%.
2. 새로운 키보드 디자인, 단순한 외관 및 쉬운 조작.
3. 유럽식 단자대, 편리하고 효율적인 배선.
모터 보호 기능
다중 인버터 기본 보호 기능, 워터 펌프 전용 보호 기능(물 부족 보호, 고압 및 저압 보호, 누출 보호, 부동 자수 보호, 센서 단선 보호).
다중 펌프 제어
1. 관망의 압력은 호스트에 의해 감지되고 보조 기계로 전송됩니다. 압력이 충분하지 않을 경우 보조기는 설정한 주파수에 따라 기동하여 운전하며, 주기는 정압 PID 조정을 수행합니다.
2. 주 기계와 보조 기계가 교대로 일정한 간격으로 교대로 작동하여 워터 펌프의 균일 한 사용을 실현하고 워터 펌프의 수명을 연장합니다.
다양한 펌프 모터를 완벽하게 구동
비동기, 영구 자석 동기, 동기 자기 저항 등과 같은 다양한 워터 펌프 모터를 완벽하게 구동합니다.
다중 급수 기능
스마트 IoT
1. GPS 포지셔닝을 지원합니다. wifidata 연결, 오프라인 데이터 저장.
2. 무인 실시간 원격 제어.
3. 빅데이터 분석, 누적 발전량 및 유량 계산.
디버그하기 쉽고 풍부한 확장성
1. 전문 PC 소프트웨어, 디버깅 매개변수의 원 키 읽기.
2. 가상 오실로스코프는 데이터를 정확하게 읽습니다.
3. ModBus, SPI를 지원합니다. GPRS, PG 카드 및 기타 확장 인터페이스.
GS20 일반 펌프 드라이브용 산업용 애플리케이션
응용 프로그램: 농지 관개, 주거용 물, 조경 분수, 수영장 물 공급, 사막 관리.
명세서
| 전압, 주파수 | 단상: 220V 50/60Hz, 삼상: 220V 50/60Hz, 삼상 380V 50/60Hz |
|---|---|
| 변동 허용 | 전압 불균형 비율:<3%; 빈도: ±5%; 수차율: IEC61800-2 요구 |
| 돌입 전류 | 정격 전류보다 낮음 |
| 역률 | ≥0.94 (DC 리액터 포함) |
| 인버터 효율 | ≥96% |
| 출력 전압 | 정격 조건에서 출력: 3상, 0~입력 전압, 편차<5% |
|---|---|
| 출력 주파수 범위 | G 유형: 0~600Hz |
| 출력 주파수 정확도 | 최대 주파수 ±0.5% |
| 과부하 기능 | G 타입: 150% 정격 전류/1분, 180% 정격 전류/10s, 200% 정격 전류/0.5s P형: 120% 정격 전류/1분, 140% 정격 전류/10초, 150% 정격 전류/0.5초 |
| 모터 유형 | 삼상 비동기 모터; 영구자석 동기 모터(사인파) |
|---|---|
| 모터 제어 모드 | V/F 제어, 개루프 벡터 제어, 폐루프 벡터 제어 |
| 조정 | 공간 전압 벡터 PWM 변조 최적화 |
| 캐리어 주파수 | 1.0~16.0kHz |
| 속도 제어 범위 | PG 벡터 제어 없음, 정격 부하 1:1000 |
| 일정한 속도 정확도 | PG 없는 VC: ≤2% 정격 동기화 속도; VC 포함 PG: ≤0.05% 정격 동기화 속도 |
| 시작 토크 | PG 없는 VC: 0.5Hz에서 150% 정격 토크; VC 포함 PG: 0Hz, 0Hz에서 200% 정격 토크 |
| 토크 응답 | PG 없는 VC: <20ms; PG가 있는 VC: <10ms |
| 주파수 정확도 | 디지털 설정: 최대 주파수×±0.01%; 아날로그 설정: 최대 주파수×±0.2% |
| 주파수 분해능 | 디지털 설정: 0.01Hz; 아날로그 설정: 최대 주파수×0.05% |
| 토크 제어 | 토크 설정 계산, 토크 모드 속도 제한 |
|---|---|
| DC 제동 기능 | 시작 주파수: 0.00~50.00Hz; 제동 시간: 0.0~60.0s; 제동 전류: 0.0~150.0% 정격 전류 |
| 토크 부스트 | 자동 토크 부스트 0.0%~100.0%; 수동 토크 부스트 0.0%~30.0% |
| V/F 곡선 | 4가지 모드: 선형 토크 특성 곡선, 자체 설정 V/F 곡선, 토크 감소 특성 곡선(1.1 ~ 2.0 전력), 사각 V/F 곡선 |
| Acc. / 십. 곡선 | 2가지 모드: 선형 가속/감속 및 S 곡선 가속/감속. ACC/DEC 4세트, 시간 단위 0.01초 선택 가능, 최장 시간: 650.00초 |
| 정격 출력 전압 | 전원 전압 보상 기능을 사용하여 모터의 정격 전압은 100%이며, 50~100% 범위 내에서 설정 가능(출력은 입력 전압을 초과할 수 없음) |
| 자동 전압 조정 | 전원 공급 장치 전압이 변동하는 동안 일정한 출력 전압을 자동으로 유지할 수 있습니다. |
| 자동 에너지 절약 작동 | V/F 제어 모드에서 부하 상황에 따라 출력 전압을 자동 최적화하여 에너지 절약 |
| 자동 전류 제한 | 과전류 차단 문제를 방지하기 위해 실행 중 전류 자동 제한 |
| 즉각적인 전원 차단 처리 | 순시 정전 시 버스 전압 제어를 통한 무정전 운전 |
| 표준 기능 | PID 제어, 속도 추적, 전원 차단 재시동, 점프 주파수, 상/하한 주파수 제한 제어, 프로그램 동작, 다중 속도, RS485, 아날로그 출력, 주파수 임펄스 출력 |
| 주파수 설정 채널 | 키보드 디지털 설정, 아날로그 전압/전류 단자 AI1, 아날로그 전압/전류 단자 AI2, 통신 제공 및 다중 채널 단자 선택, 주 및 보조 채널 조합, 확장 카드, 다양한 모드 전환 지원. |
| 피드백 입력 채널 | 전압/전류 단자 AI1, 전압/전류 단자 AI12, 통신 제공, 저속 펄스 입력 PUL, 확장 카드 |
| 명령 채널 실행 | 조작반 제공, 외부단자 제공, 통신 제공, 확장카드 제공 |
| 입력 명령 신호 | S타르트, 정지, FWD/REV, JOG, 다단계 속도, 자유 정지, 재설정, ACC/DEC 시간 선택, 주파수 지정 채널 선택, 외부 오류 경보 |
| 외부 출력 신호 | 릴레이 출력 1개, 콜렉터 출력 1개, AO 출력 1개: 0~10V 출력 또는 4~20mA 출력 |
| 보호 기능 | 과전압, 저전압, 전류 제한, 과전류, 과부하, 전기 열 릴레이, 과열, 과전압 스톨, 데이터 보호, 빠른 속도 보호, 입출력 위상 장애 보호. |
|---|
| LED 디스플레이 | 내장 키보드: 단일 라인 5-디지털 튜브 디스플레이: 1 인버터 상태 수량 모니터링 외부 키보드: 이중 라인 5-디지털 튜브 디스플레이: 2개의 인버터 상태 수량 모니터링 |
|---|---|
| 매개변수 복사 | 빠른 파라미터 복사를 위한 인버터의 기능 코드 정보 업로드 및 다운로드 |
| 상태 모니터링 | 출력 주파수, 주어진 주파수, 출력 전류, 입력 전압, 출력 전압, 모터 속도, PID 피드백, PID 주어진 값, 모듈 온도 등 모니터 파라미터 |
| 오류 경보 | 과전압, 저전압, 과전류, 단락, 위상 오류, 과부하, 과열, 과전압 스톨, 전류 제한 또는 데이터 보호 손상, 현재 오류 상태, 과거 오류 기록. |
| 설치 장소 | 고도는 1000미터 미만이고 경감은 1000미터 이상입니다. 경감은 100미터마다 1%입니다. 결로, 결빙, 비, 눈, 가래 등이 없을 것, 일사량이 700W/m2 이하, 기압 70~106kPa |
|---|---|
| 온도 습도 | -10 ~ +50°C, 40°C 이상에서 디레이팅 사용 가능, 최대 온도는 60°C(무부하 작동) 5% ~ 95% RH(결로 없을 것) |
| 진동 | 9~200Hz, 5.9m/s2(0.6g) 5%~95%RH(결로 없음) |
| 보관 온도 | -30~+60℃ |
| 설치 방법 | 벽걸이 |
| 보호 수준 | IP20 |
| 냉각 방법 | 강제 공기 냉각 |
