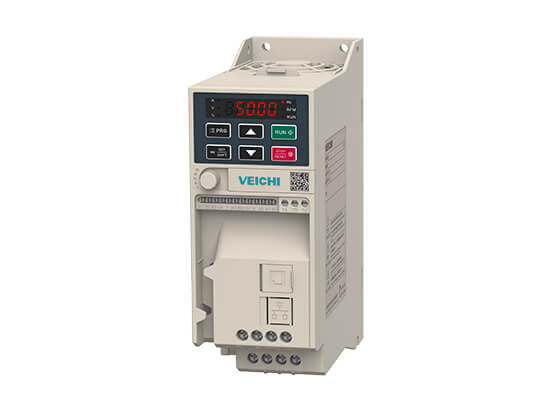

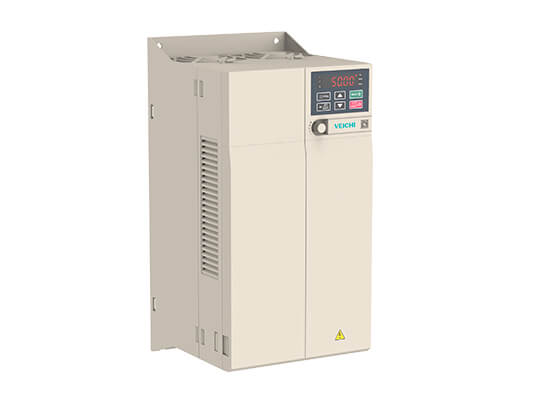

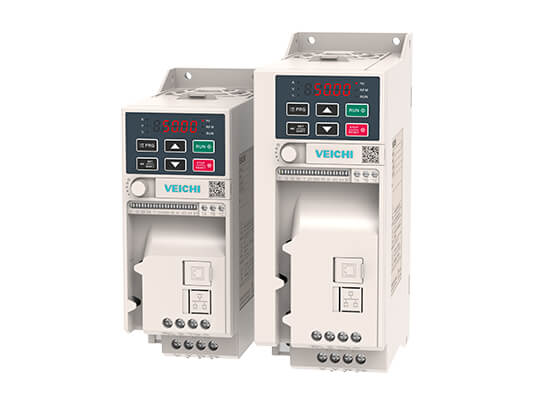

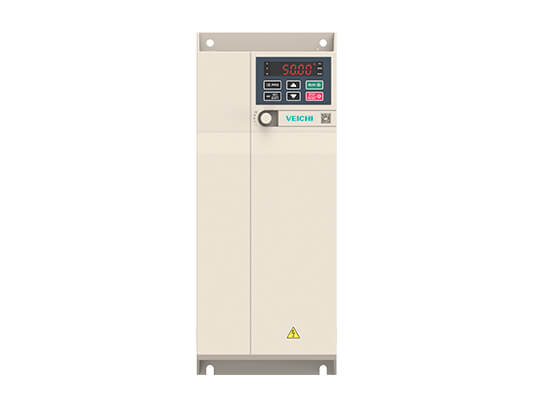

이메일GS10 미니 펌프 드라이브
모터 보호 기능
다중 인버터 기본 보호 기능, 워터 펌프 전용 보호 기능(물 부족 보호, 고압 및 저압 보호, 누출 보호, 부동 자수 보호, 센서 단선 보호).
다양한 펌프 모터를 완벽하게 구동
비동기, 영구 자석 동기, 동기 자기 저항 등과 같은 다양한 워터 펌프 모터를 완벽하게 구동합니다.
다중 급수 기능
다중 펌프 제어
1. 관망의 압력은 호스트에 의해 감지되고 보조 기계로 전송됩니다. 압력이 충분하지 않으면 보조 기계가 설정 된 주파수에 따라 시작되어 작동하고 주 기계는 정압 PID 조정을 수행합니다.
2. 주 기계와 보조 기계가 일정한 간격으로 교대로 작동하여 워터 펌프의 균일 한 사용을 실현하고 워터 펌프의 수명을 연장합니다.
네트워크 포트 확장 인터페이스
네트워크 모델은 RS485(표준)를 지원하며 네트워크 포트를 통해 직접 확장할 수 있습니다. 고객은 네트워크 케이블 연결을 편리하고 아름답게 만들기만 하면 됩니다.
설치 방법
관통 설치 지원(벽면 설치, 내장형 설치): 다양한 설치 환경에 적응합니다.
보호 디자인
1. 높은 보호: 완전히 독립적인 공기 덕트, 기계 내부의 과학적 레이아웃, 고출력 장치의 방열 및 감지 장치의 방진을 돕습니다.
2. 고온 저항: 과학적인 공기 덕트 설계로 열을 빠르게 발산할 수 있고 기계의 낮은 온도 상승이 가능하며 50℃의 주변 온도에서 경감할 필요가 없습니다.
GS10 미니 펌프 드라이브용 산업용 애플리케이션
응용 프로그램: 농지 관개, 주거용 물, 조경 분수, 수영장 물 공급, 사막 관리.
명세서
| 전압, 주파수 | 단상 220V 50/60Hz; 삼상 220V 50/60Hz; 삼상 380V 50/60Hz |
|---|---|
| 변동 허용s | 전압 불균형 비율: <3%; 빈도: ±5% 왜곡률은 IEC61800-2의 요구 사항을 충족합니다. |
| 폐쇄 임펄스 전류 | 정격 전류 미만 |
| 역률 | ≥0.94 (DC 리액터 포함) |
| 인버터 효율 | ≥96% |
| 출력 전압 | 정격 조건에서 출력: 3상, 0~입력 전압, 오류 5% 미만 |
|---|---|
| 출력 주파수 범위 | 0-600.00Hz |
| 출력 주파수 정확도 | 최대 주파수 값의 ±0.5% |
| 과부하 기능 | T3 모델: 1분 동안 150% 정격 전류, 5초 동안 180% 정격 전류, 0.5초 동안 200% 정격 전류 S2 모델: 150% 정격 전류 20초, 180% 정격 전류 0.5초 |
| 모터 유형 | PMSM, AM |
|---|---|
| 모터 제어 모드 | PG V/F 제어 없음, PG 벡터 제어 없음 |
| 조정 | 최적화된 공간 벡터 PWM 변조 |
| 캐리어 주파수 | 1.0~16.0kHz |
| 속도 제어 범위 | PG 벡터 제어 없음, 정격 부하 1:100 |
| 시작 토크 | PG 벡터 제어 없음: 0.5Hz에서 150% 정격 토크 |
| 토크 응답 | PG 벡터 제어 없음: <20ms |
| 주파수 정확도 | 디지털 설정: 최대 주파수 × ± 0.01%; 아날로그 설정: 최대 주파수 × ± 0.2% |
| 주파수 분해능 | 디지털 설정: 0.01Hz; 아날로그 설정: 최대 주파수 × 0.05% |
| 토크 제어 | 토크 설정 계산, 토크 모드 속도 제한 |
|---|---|
| DC 제동 기능 | 시작 주파수: 0.00~50.00Hz 제동 시간: 0.0~60.0s 제동 전류: 0.0~150.0% 정격 전류 |
| 토크 부스트 | 자동 토크 증가 0.0%~100.0% 수동 토크 증가 0.0% ~ 30.0% |
| V/F 곡선 | 4가지 모드: 선형 토크 특성 곡선, 자체 설정 V/F 곡선, 토크 감소 특성 곡선(1.1 ~ 2.0 전력), 사각 V/F 곡선 |
| Acc. / 십. 곡선 | 두 가지 방법: 선형 가속 및 감속, S 곡선 가속 및 감속 가감속 시간의 네 세트, 시간 단위는 0.01초, 가장 긴 시간은 650.00초 |
| 정격 출력 전압 | 전원 전압 보상 기능을 사용하여 모터의 정격 전압은 100%이며, 50~100% 범위 내에서 설정 가능(출력은 입력 전압을 초과할 수 없음) |
| 자동 전압 조정 | 계통 전압이 변동할 때 자동으로 출력 전압을 일정하게 유지 |
| 자동 에너지 절약 작동 | V/F 제어 모드에서 부하에 따라 자동으로 출력 전압을 최적화하여 에너지 절약 작동 달성 |
| 자동 전류 제한 | 빈번한 과전류 고장 트립을 방지하기 위해 작동 중 전류를 자동으로 제한 |
| 즉각적인 전원 차단 처리 | 순시 정전 시 버스 전압 제어를 통한 무정전 운전 |
| 표준 기능 | PID 제어, 속도 추적 및 전원 차단 재시작, 주파수 건너뛰기, 주파수 상한 및 하한 제어, 프로그램 작동, 다단계 속도, RS485, 아날로그 출력, 주파수 펄스 출력. |
| 주파수 설정 채널 | 키보드 디지털 설정, 키보드 전위차계, 아날로그 전압/전류 단자 AI, 통신 설정 및 다채널 단자 선택, 주 및 보조 채널 조합 등 다양한 방식으로 전환할 수 있습니다. |
| 피드백 입력 채널 | 키보드 전위차계, 전압/전류 단자 AI, 통신 기준, 펄스 입력 X4/PUL |
| 명령 채널 실행 | 조작반 참조, 외부 단자 참조, 통신 참조 |
| 입력 명령 신호 | 기동, 정지, 정역, 조그, 다단속, 자유정지, 리셋, 가감속 시간 선택, 주파수 설정 채널 선택, 외부 이상 경보 |
| 외부 출력 신호 | 릴레이 출력 1개, 콜렉터 출력 1개, AO 출력 1개 0~10V 또는 4~20mA 또는 4~20mA 출력으로 선택 가능 |
| 보호 기능 | 과전압, 저전압, 전류 제한, 과전류, 과부하, 전자 열 릴레이, 과열, 과전압 스톨, 데이터 보호, 빠른 보호, 입력 및 출력 결상 보호. |
|---|
| LCD 디스플레이 | 단일 라인 5자리 표시: 1개의 인버터 상태 수량 표시 더블 라인 5자리 디지털 튜브 표시: 2 인버터 상태 수량 표시y |
|---|---|
| 매개변수 복사 | 빠른 파라미터 복사를 위한 인버터의 기능 코드 정보 업로드 및 다운로드 |
| 상태 모니터링 | 출력 주파수, 주어진 주파수, 출력 전류, 입력 전압, 출력 전압, 모터 속도, PID 피드백량, PID 주어진 양, 모듈 온도 등과 같은 모니터링 파라미터 그룹의 모든 파라미터 |
| 오류 경보 | 과전압, 저전압, 과전류, 단락, 결상, 과부하, 과열, 과전압 스톨, 전류 제한, 데이터 보호 손상, 전류 오류 작동, 역사적 오류. |
| 설치 장소 | 고도는 1000미터 미만이고 경감은 1000미터 이상입니다. 경감은 100미터마다 1%입니다. 결로, 결빙, 비, 눈, 가래 등이 없을 것, 일사량이 700W/m2 이하, 기압 70~106kPa |
|---|---|
| 온도 습도 | -10 ~ +50°C, 40°C 이상에서 디레이팅 사용 가능, 최대 온도는 60°C(무부하 작동) 5% ~ 95% RH(결로 없을 것) |
| 진동 | 9 ~ 200Hz에서 5.9m/s2(0.6g) |
| 보관 온도 | -30~+60℃ |
| 설치 방법 | 벽걸이, 옷장 |
| 보호 수준 | IP20 |
| 냉각 방법 | 강제 공기 냉각 |
