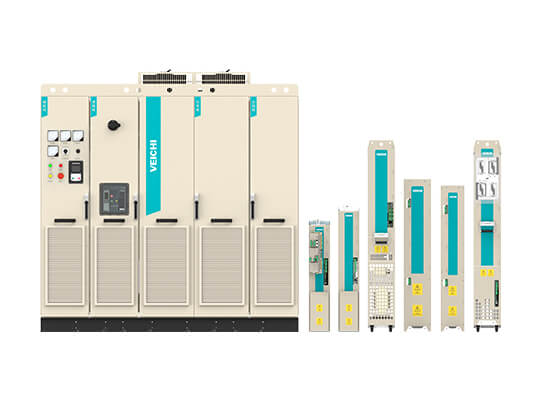

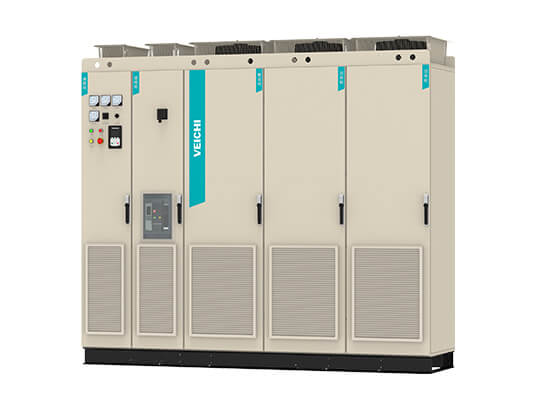

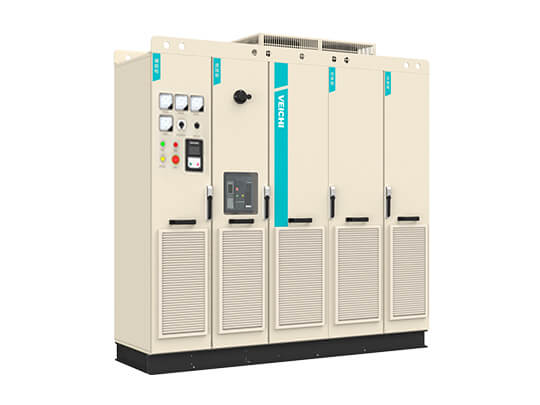

이메일AC800 시리즈 엔지니어링 멀티 드라이브 인버터 개요
AC800 시리즈 엔지니어링 멀티 모터 드라이브 인버터는 VEICHI에서 수년간의 기술 축적, 심층 시장 조사 및 수요 분석을 통해 만든 고성능 하이엔드 인버터입니다. 뛰어난 제어 성능, 모듈식 설계, 공통 DC 버스 방식, 편리하고 빠른 디버깅 도구 및 풍부한 확장 인터페이스를 갖추고 있습니다. 모든 고객의 요구 사항, 다양한 오류 처리 및 보호 방법, 안전 및 안정성을 충족합니다. 기업의 에너지 절약 및 배출 감소를 위한 핵심을 제공하고 산업 기업의 다양한 인버터 기능 요구 사항을 충족합니다.
AC800 시리즈 엔지니어링 멀티 드라이브 인버터 기능
1. 우수한 제어 성능.
2. 편리하고 빠른 디버깅 도구.
3. 모듈식 설계, 공통 DC 버스 방식.
4. 모든 고객의 요구를 충족시키는 풍부한 확장 인터페이스.
5. 여러 오류 처리 및 보호 방법, 안전하고 안정적입니다.
내장 다중 기능 모듈
작업 조건에 적합한 디버깅 호스트 컴퓨터
1. VCSoft 디버깅 소프트웨어.
2. 그래픽 인터페이스 메뉴 스타일의 조작은 복잡한 시스템의 간단한 구성, 매개변수 설정, 오류 감지, 시스템 유지 관리 및 서비스를 짧은 시간에 완료할 수 있습니다.
다기능 키보드
1. LCD 디스플레이 화면.
2. 중국어와 영어를 지원합니다.
3. 키보드에 내장된 블루투스를 통해 간단하고 편리한 휴대용 기기 디버깅을 구현할 수 있습니다.
4. 매개변수 복사 및 복원.

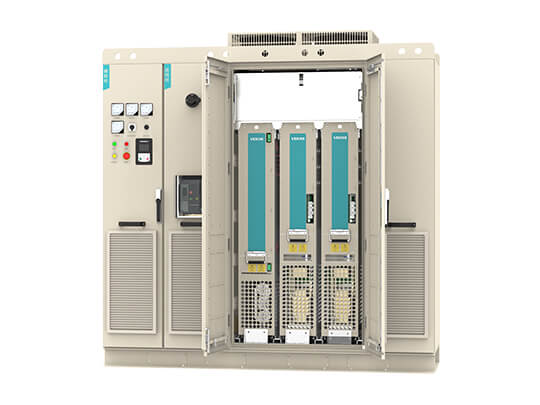

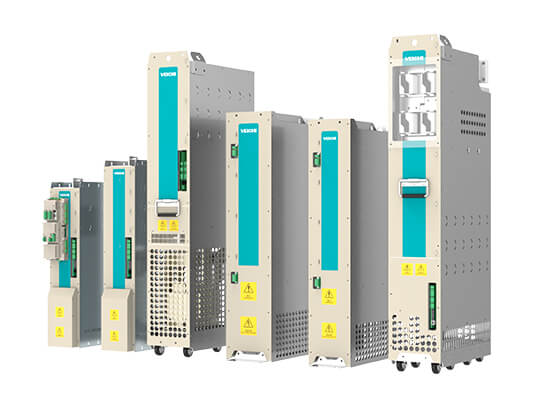

모듈식 디자인
1. 필터링, 정류, 인버터 및 제동은 모두 독립적인 표준 모듈입니다.
2. 책형 디자인으로 수납장을 구성하고 수납장 크기를 줄일 수 있어 편리합니다.
3. 모듈은 부하 모터의 전력에 따라 유연하게 구성할 수 있습니다.
공통 DC 버스
1. 회생 부하 감소 또는 권선 및 풀림과 같은 애플리케이션에서 인버터 모듈 사이에서 생성된 에너지와 전기 에너지는 DC 버스를 통해 교환되어 에너지 요구 사항(5%-30%)을 절약합니다.
2. 정류 모듈과 브레이크 모듈의 전류를 효과적으로 줄여 시스템 용량을 단순화합니다.
3. 정류 장치에 의한 통합 전원 공급 장치로 주 회로 스위칭 장치 및 제동 장치의 양을 줄입니다.
4. 전자 제어 시스템의 배선의 어려움과 양을 줄이고 사용자 비용을 절감합니다.
다중 모듈 병렬 지원, 최대 확장 전력은 5600kW입니다.
버스바는 직류를 공유하고 병렬 작동을 위해 V8 장치를 사용합니다. 400V 시스템은 최대 2800kW를 지원하고 690V 시스템은 최대 5600kW를 지원한다.
메인 컨트롤러 VCU의 전체 범위
1. VCU 제어 장치와 각 모듈 간의 데이터 상호 연결.
2. 광섬유 통신, 강력한 간섭 방지 기능.
다양한 확장 모듈 지원
사용 요구 사항에 따른 버스 적응.
다중 오류 처리 및 보호 방법, 안전하고 안정적
1. 인버터 보호: 단락, 과전류, 과전압.
2. 저전압, 결상, 과열, 과부하, 인코더 단선 등 30가지 설정 보호 및 다단계 분류.
3. 기능적 안전 보호: 표준 STO-Safe Torque Off 기능.
4. 하드웨어 감지, 드라이브 펄스를 차단하여 모터 전원을 차단하고 모터가 우발적으로 시작되는 것을 방지하고 인력과 장비의 안전을 보장합니다.
5. 모터 보호: PT100 온도 감지 보호를 지원합니다.
6. 블랙 박스: 표준 SD 카드, 지정된 시간 내에 오류 전후의 여러 파형 데이터를 저장할 수 있습니다.
7. 퓨즈 보호: 장치에 장애가 발생하면 버스 측에서 빠르게 작동하여 장치를 신속하게 보호합니다.
8. 모듈 종료 메커니즘: 특정 유닛이 고장나면 온라인으로 철회할 수 있으며 시스템은 디레이팅과 함께 실행됩니다.
9. 빠른 변경: VCU 제어 장치를 교체할 필요가 없고 매개변수를 설정할 필요가 없으며 시스템 작동을 신속하게 복원하고 결함이 있는 장치를 30분 이내에 수리할 수 있습니다.
다중 기계 전송 + 병렬 고전력, 다양한 엔지니어링 전송 응용 프로그램 충족
AC800 시리즈 엔지니어링 멀티 드라이브 인버터 비디오
AC800 시리즈 엔지니어링 멀티 드라이브 인버터의 적용
철강, 비철 제련, 석유, 항구 크레인, 제지, 조선, 해양 엔지니어링, 테스트 플랫폼, 피드백 전원 공급 장치 및 기타 경우에 널리 사용됩니다.
명세서
| 입력 전압 | 400V 체계: 380~415Vac ±10% 47~63Hz |
|---|---|
| 입력 주파수 범위 | 47～63Hz |
| 출력 전압 | 400V 체계: 510~720Vdc |
| 과부하 용량 | 가벼운 과부하: 110%는 5분마다 1분 동안 지속됩니다. 과부하: 150%에서 5분마다 1분 허용 |
| 작업 효율성 | ≥99% |
| 역률 | ≥0.95（정격 전류） |
| 입력 전압 | 400V 시스템: 380~415Vac ±10% 47~63Hz |
|---|---|
| 입력 주파수 범위 | 47～63Hz |
| 출력 전압 | 400V 체계: 510~720Vdc |
| 과부하 용량 | 가벼운 과부하: 110%는 5분마다 1분 동안 지속됩니다. 과부하: 150%에서 5분마다 1분 허용 |
| 과부하 용량 | ≥98% |
| 역률 | ≥0.95（정격 전류） |
| 입력 전압 | 400V 체계: 380~415Vac ±10% 47~63Hz |
|---|---|
| 입력 주파수 범위 | 47～63Hz |
| 출력 전압 | 400V 체계: 510~720Vdc |
| 과부하 용량 | 가벼운 과부하: 110%는 5분마다 1분 동안 지속됩니다. 과부하: 150%에서 5분마다 1분 허용 |
| 작업 효율성 | ≥97% |
| 역률 | ≥0.99 |
| 불균형 | ≤±3% 정격 라인 전압 |
| 총 고조파 함량 THD | THDI<5%(정격 전력); THDU<5%, (Rsc>20) |
| 캐리어 주파수 | 400V 시스템: 기본 3kHz |
| 출력 주파수 | 0~300Hz (출력 주파수가 150Hz보다 높으면 일부 모델의 출력 전류가 감소하고 더 높은 출력 주파수를 사용자 정의할 수 있음) |
|---|---|
| 캐리어 주파수 | 400V 시스템: 기본 2kHz |
| 제어 방법 | 주파수 제어(V/F), 인코더가 있는 벡터 제어(FVC), 인코더 없는 벡터 제어(SVC) |
| 속도비 | V/F 제어: 1:50 SVC 제어: 1:200 FVC 제어: 1:1000 |
| 속도 정확도 | SVC 제어: ±2% 정격 동기 속도 FVC 제어: 정격 동기 속도의 ±0.05% |
| 회전 변동 | SVC 제어: ±0.2% FVC 제어: ±0.1% |
| 토크 응답 | SVC 제어: 3ms FVC 제어: 3ms |
| 시작 토크 | SVC 제어: 0.5Hz/150% TN FVC 제어: 0Hz/200% TN |
| 보호 기능 | 단락, 과전류, 과전압, 부족전압, 결상, 과열, 과부하, 인코더 단선 등 |
|---|---|
| 표준 기능 | V/F 제어, 벡터 제어 기능, 자동 전압 조정 기능, 속도 주파수 설정, 정역 및 역방향 제어, 슬립 보상, 토크 보상, PID 제어 |
| 작동 온도 | 마이너스 10℃ ~ +40℃, 40℃ 초과 시 디레이팅 사용 온도가 1℃ 상승할 때마다 1% 감소, 사용 가능한 최고 주변 온도는 50℃입니다. |
|---|---|
| 작동 습도 | 5%~95%RH, 결로 없음 |
| 보호 수준 | IP00 |
| 소음 | ≤85dB(A) |
| 설치 높이 | 고도 1000m 미만: 100% 전체 부하(경감 없음) 고도 1000m 이상: 100m 증가할 때마다 1% 감소, 최고 고도는 4000m |
| 진동 성능 | IEC 60068-2-6 환경 테스트 준수 파트 2: 테스트-테스트 Fc: 진동(사인파) 2(+3/0)~13.2Hz, 진폭 ±1mm 13.2~100Hz, 진동 가속도 ±6.9m/s2 또는 (0.7g) |
|---|---|
| 냉각 방법 | 강제 공랭 OFF |
