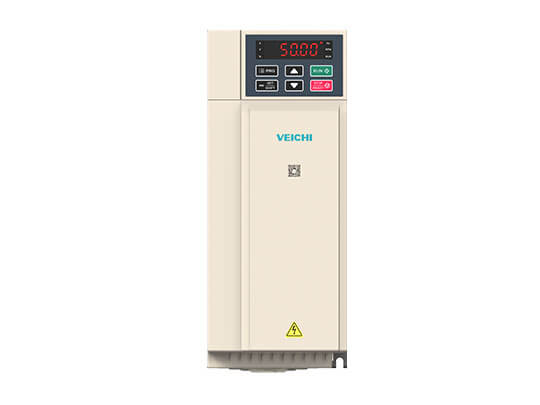

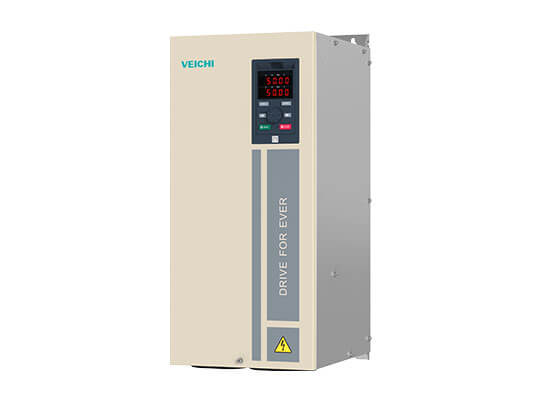

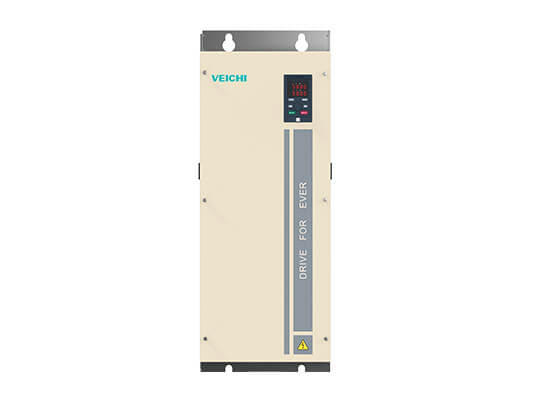

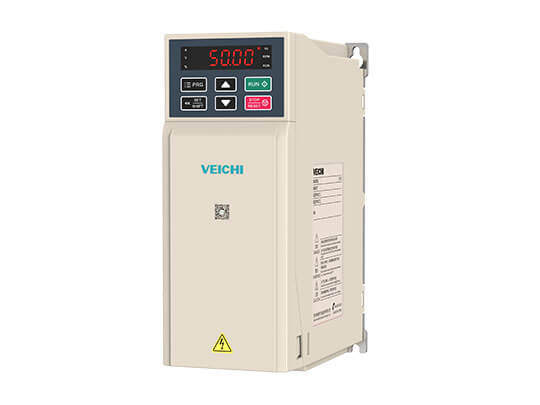

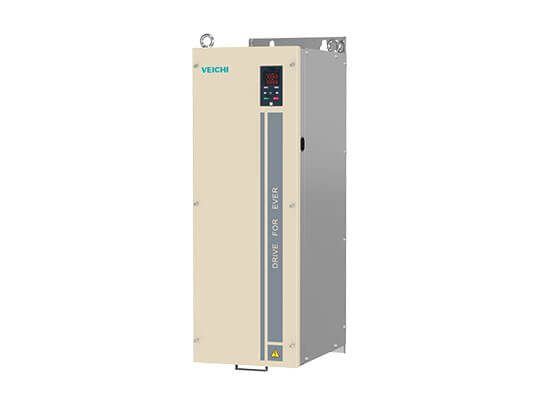

이메일펀치 프레스용 AC300-Y 인버터 개요
펀치 프레스용 AC300-Y 주파수 변환기, 좁은 책 디자인으로 설치 공간 절약. 유럽식 배선으로 배선 시간이 절약됩니다. 정확한 토크 여기 디커플링, 우수한 동적 응답, 높은 시동 토크 및 기타 특성. 동적 및 정적 조건에서 완전한 모터 매개변수 자동 조정, 강력한 억제 기능(과전류 억제, 과전압 억제). 다양한 확장 포트가 맞춤형 요구 사항을 충족하고 장치를 강화하여 제품의 내충격성을 높입니다. 빠르고 안정적인 속도 추적 기능으로 1Hz 속도를 추적할 수 있습니다. 랜덤 캐리어 기능으로 모터 소음 등의 처리가 용이합니다.
1. 책의 좁은 몸체 디자인은 설치 공간을 최대한 절약합니다. 유럽식 배선으로 배선 시간이 절약됩니다.
2. 표준 토크 여자 디커플링, 우수한 동적 응답, 높은 시동 토크 및 기타 특성.
3. 동적 및 정적 조건에서 모터 매개변수 자동 조정을 완료합니다.
4. 강력한 억제 기능(과전류 억제, 과전압 억제).
5. 맞춤형 요구 사항을 충족시키기 위해 다양한 확장 포트, 슈퍼 확장 기능.
6. 제품의 내충격성을 향상시키기 위해 장치를 보강하였습니다.
7. 빠르고 안정적인 속도 추적 기능, 최소 속도는 1Hz에서 추적할 수 있습니다.
8. 모터 소음을 다루기 쉬운 랜덤 캐리어 기능.
애플리케이션 솔루션
경사 바디 선반 방식
솔루션 장점
1. 이송축과 파워 헤드 서보는 다양한 버스 프로토콜(MECHATROLINK-II 버스, MECHATROLINK-III 버스, EtherCat 버스)을 지원합니다. 파워 헤드 용 특수 서보 모터는 출력이 크고 최대 속도는 6000rpm에 달할 수 있으며 밀링 평면은 더 부드럽습니다.
2. 스핀들 서보에는 높은 제어 정확도로 완전한 폐쇄 루프 제어를 달성하기 위해 모터 인코더 및 스핀들 인코더와 함께 표준으로 이중 PG가 장착되어 있습니다.
3. 주축 주파수 변환기는 비동기식 드라이브와 통합되어 개방 및 폐쇄 루프가 포괄적이며 저속 및 고토크, 우수한 가속 및 감속 응답 능력이 있습니다.
4. 다양한 시스템으로 절단 속도가 안정적이고 공작물 질감이 좋으며 마무리가 높습니다.
CNC 터닝 및 밀링 복합 기계 구성표
솔루션 장점
1. 피드 축과 파워 헤드 서보는 다양한 버스 프로토콜을 지원합니다. 파워 헤드 용 특수 서보 모터는 출력이 크고 최대 속도는 6000rpm에 달할 수 있으며 밀링 평면은 더 부드럽습니다.
2. 스핀들 서보의 완전 폐쇄 루프 제어는 정지에 정확하고 인덱싱 위치는 ±1Pulse입니다.
3. 공구 매거진 및 터렛용 특수 서보는 최대 32개의 공구를 운반할 수 있으며 위치 지정 정확도와 반복성이 높으며 임의의 공구 문제 없이 공구를 신속하게 교체할 수 있습니다.
4. 툴 매거진과 터렛은 M2 및 M3 버스를 지원하며 토크 제한 기능이 추가되었습니다.
5. 다양한 시스템으로 절단 속도가 안정적이고 공작물 질감이 좋으며 마무리가 높습니다.
조각 및 밀링 머신 솔루션
솔루션 장점
1. 피드 샤프트의 표준 850W, 1.3kW 모터 구성은 모두 방수 조인트를 사용하여 Yaskawa를 매끄럽게 도킹합니다.
2. 여러 버스(M2, M3, EtherCat), 표준 Tamagawa 23비트 인코더, 하나의 원으로 세분화된 8백만 개 이상의 펄스를 지원합니다.
3. 가공된 공작물의 질감이 더 섬세하고 마무리가 높습니다.
4. 온라인으로 매개변수를 매핑하고 수정하는 것이 더 편리합니다.
기타 프로그램 응용 프로그램
VEICHI 공작 기계 산업의 제품은 조각 및 밀링 머신, 드릴링 및 태핑 센터, 목공 조각 기계, 갠트리 밀링 머신, 스탬핑 장비 등에 널리 사용됩니다. 시스템 제조업체와 긴밀히 협력하여 고객에게 고품질 솔루션을 제공하십시오..
AC300-Y용 산업용 애플리케이션
그것은 CNC 공작 기계, 전자 제조, 섬유 기계, 인쇄 및 포장, 다이 커팅 머신, 목공 기계 등의 산업 및 장비에 사용됩니다.
명세서
| 단상 220V 50/60Hz | 0.75kW - 220kW |
|---|---|
| 삼상 220V 50/60Hz | 0.75kW - 220kW |
| 삼상 380V 50/60Hz | 0.75kW - 710kW |
| 전압 및 주파수 | 단상: 220V 50/60Hz, 삼상: 220V 50/60Hz, 삼상 380V 50/60Hz |
|---|---|
| 허용 변동 범위 | 전압 불균형 비율:<3%; 빈도: ±5%; 수차율: IEC61800-2 요구 |
| 스위칭 임펄스 전류 | 정격 전류보다 낮음 |
| 역률 | ≥0.94(DC 리액터 포함) |
| 주파수 인버터 효율 | ≥96% |
| 출력 전압 | 정격 조건에서 출력: 3상, 0~입력 전압, 편차<5% |
|---|---|
| 출력 주파수 범위 | G 유형: 0~600Hz |
| 출력 주파수 정확도 | 최대 주파수 ±0.5% |
| 과부하 용량 | G 타입: 150% 정격 전류/1분, 180% 정격 전류/10s, 200% 정격 전류/0.5s P형: 120% 정격 전류/1s, 140% 정격 전류/10s, 150% 정격 전류/0.5s |
| 모터 유형 | 삼상 비동기 모터; 영구자석 동기 모터(사인파) |
|---|---|
| 제어 모드 | V/F 제어, 개루프 벡터 제어, 폐루프 벡터 제어 |
| 캐리어 주파수 | 1.0～16.0kHz |
| 속도 제어 범위 | PG 없는 VC: 정격 부하 1:1000 |
| 일정한 속도 | PG 없는 VC: ≤2% 정격 동기화 속도; VC 포함 PG: ≤0.05% 정격 동기화 속도 |
| 시작 토크 | PG 없는 VC: 0.5Hz에서 150% 정격 토크; VC 포함 PG: 0Hz, 0Hz에서 200% 정격 토크 |
| 토크 응답 | PG 없는 VC: <20ms; PG가 있는 VC: <10ms |
| 주파수 정확도 | 디지털 설정: 최대 주파수×±0.01%; 아날로그 설정: 최대 주파수×±0.2% |
| 주파수 분해능 | 디지털 설정: 0.01Hz; 아날로그 설정: 최대 주파수×0.05 |
| 토크 제어 | 토크 설정 계산, 토크 모드 속도 제한 |
|---|---|
| DC 제동 기능 | 시작 주파수: 0.00~50.00Hz; 제동 시간: 0.0~60.0s; 제동 전류: 0.0~150.0% 정격 |
| 토크 부스트 | 자동 토크 부스트 0.0%~100.0%; 수동 토크 부스트 0.0%~30.0% |
| V/F 곡선 | 4가지 모드: 선형 토크 특성 곡선, 자체 설정 V/F 곡선, 토크 감소 특성 곡선(1.1 ~ 2.0 전력), 사각 V/F 곡선 |
| 가감속 곡선 | 2가지 모드: 선형 가속/감속 및 S 곡선 가속/감속. ACC/DEC 4세트, 시간 단위 0.01초 선택 가능, 최장 시간: 650.00초 |
| 자동 전압 조정 | 전압이 변동하면 출력 전압이 자동으로 유지됩니다. |
| 자동 에너지 절약 작동 | V/F 제어 모드에서 부하에 따라 자동으로 출력 전압을 최적화하여 에너지 절약 작동 달성 |
| 정격 출력 전압 | 전원 전압 보상 기능을 사용하면 모터의 정격 전압은 100%이며 50~100% 범위 내에서 설정할 수 있습니다(출력은 입력 전압을 초과할 수 없습니다). |
| 자동 전류 제한 | 빈번한 과전류 고장 트립을 방지하기 위해 작동 중 전류를 자동으로 제한 |
| 전압 | 전원 공급 장치 전압이 변동하는 동안 일정한 출력 전압을 자동으로 유지할 수 있습니다. |
| 자동 에너지 절약 실행 | V/F 제어 모드에서 부하 상황에 따라 출력 전압을 자동 최적화하여 에너지 절약 |
| 자동 제한 전류 | 과전류 차단 문제를 방지하기 위해 실행 중 전류 자동 제한 |
| 즉시 전원 끄기 | 순시 정전 시 버스 전압 제어를 통한 무정전 운전 |
| 표준 기능 | PID 제어, 속도 추적, 전원 차단 재시동, 점프 주파수, 상/하한 주파수 제한 제어, 프로그램 동작, 다중 속도, RS485, 아날로그 출력, 주파수 임펄스 출력 |
| 주파수 설정 채널 | 키보드 디지털 설정, 아날로그 전압/전류 단자 AI1, 아날로그 전압/전류 단자 AI2, 통신 제공 및 다중 채널 단자 선택, 주 및 보조 채널 조합, 확장 카드, 다양한 모드 전환 지원. |
| 피드백 입력 채널 | 전압/전류 단자 AI1, 전압/전류 단자 AI12, 통신 제공, 저속 펄스 입력 PUL, 확장 카드 |
| 실행 명령 | 조작반 제공, 외부단자 제공, 통신 제공, 확장카드 제공 |
| 입력 명령 신호 | 시작, 정지, FWD/REV, JOG, 다단계 속도, 자유 정지, 재설정, ACC/DEC 시간 선택, 주파수 지정 채널 선택, 외부 오류 경보 |
| 외부 출력 신호 | 릴레이 출력 1개, 콜렉터 출력 1개, AO 출력 1개: 0~10V 출력 또는 4~20mA 출력 |
| 보호 기능 | 과전압, 저전압, 전류 제한, 과전류, 과부하, 전기 열 릴레이, 과열, 과전압 스톨, 데이터 보호, 빠른 속도 보호, 입출력 위상 장애 보호. |
|---|
| LED 디스플레이 | 내장 키보드: 단일 라인 5-디지털 튜브 디스플레이, 1 인버터 상태 수량 모니터링 외부 키보드: 이중 라인 5-디지털 튜브 디스플레이, 2개의 인버터 상태 수량 모니터링 |
|---|---|
| 매개변수 복사 | 매개변수의 빠른 복사를 달성하기 위해 주파수 인버터의 기능 코드 정보를 업로드 및 다운로드할 수 있습니다. |
| 상태 모니터 | 출력 주파수, 주어진 주파수, 출력 전류, 입력 전압, 출력 전압, 모터 속도, PID 피드백, PID 주어진 값, 모듈 온도 등 모니터 파라미터 |
| 오류 경보 | 과전압, 저전압, 과전류, 단락, 위상 오류, 과부하, 과열, 과전압 스톨, 전류 제한 또는 데이터 보호 손상, 현재 오류 상태, 과거 오류 기록. |
| 설치 장소 | 고도는 1000미터 미만이고 경감은 1000미터 이상입니다. 경감은 100미터마다 1%입니다. 결로, 결빙, 비, 눈, 우박 등이 없을 것, 일사량이 700W/m2 미만, 기압이 70~106kPa입니다. |
|---|---|
| 온도 및 습도 | -10 ~ +50°C, 40°C 이상에서 디레이팅 사용 가능, 최대 온도는 60°C(무부하 작동), 5%~95%RH(결로 없음) |
| 진동 | 9～200Hz, 5.9m/s2(0.6g) |
| 보관 온도 | -30～+60℃ |
| 설치 모드 | 벽걸이 |
| 보호 등급 | IP20 |
| 냉각 방법 | 강제 공기 냉각 |
